射线检测技术的深度解析与应用

在现代无损检测领域，射线检测技术是一种重要的技术手段。它基于被检测工件与其内部缺陷介质对射线能量衰减程度的不同，来揭示工件内部的缺陷情况。下面将详细介绍几种常见的射线检测技术及其应用。

一、射线照相法

射线照相法是一种传统的射线检测方法。其基本原理是，当射线（如X射线）穿过工件时，由于缺陷部位和完好部位对射线的吸收能力不同，射线穿透后的强度会产生差异。通过在工件后面放置感光胶片，可以记录下这些差异，并在经过暗室处理后形成可以观察到缺陷的底片。评片人员可以通过观察底片上的黑度差异，来判断工件内部缺陷的情况。

射线照相法具有操作简单、结果直观等优点，广泛应用于航空、航天、汽车、机械等领域。然而，它也存在一些局限性，如需要使用射线胶片、暗室处理过程复杂、检测周期较长等。

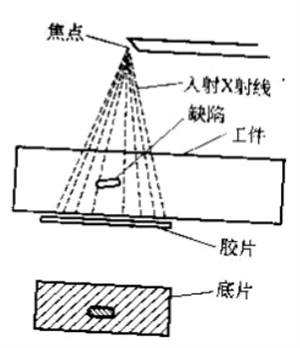

（射线照相法原理）

二、射线荧光屏观察法

射线荧光屏观察法是一种实时性较好的射线检测方法。它利用荧光屏来显示工件内部的缺陷情况。当X射线透过被检工件后，照射到涂有荧光物质的荧光屏上，激发出荧光。由于缺陷部位和完好部位对射线的吸收能力不同，激发出的荧光强度也会有所差异。通过肉眼或辅助设备观察荧光屏上的荧光差异，可以实现对工件内部缺陷的检测。

射线荧光屏观察法具有实时性好、操作简单等优点，适用于对较薄且结构简单的工件进行检测。然而，由于其灵敏度较低（通常在2%~3%左右），对于微小裂纹等缺陷可能无法发现。

三、射线实时成象检验

射线实时成象检验是一种先进的射线检测技术。它利用小焦点或微焦点X射线源透照工件，通过特定的器件将X射线图象转换为可见光图象，并通过电视摄像机拍摄后显示在电视监视屏上。这种方法具有实时、高效、无需使用射线胶片、可记录和劳动条件好等优点。

射线实时成象检验技术已广泛应用于钢管、压力容器壳体焊缝检查、微电子器件和集成电路检查、食品包装夹杂物检查及海关检查等领域。其中，工业X射线电视探伤技术是该领域的主流技术之一，其探伤灵敏度已高于2%，并可与射线照相法相媲美。

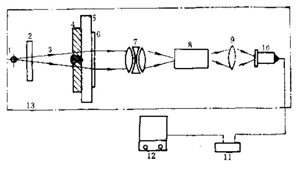

（X光电增强-电视成法探伤系统）

总之，射线检测技术在现代无损检测领域发挥着重要作用。从传统的射线照相法到先进的射线实时成象检验技术，这些技术的不断发展和完善为工件内部缺陷的检测提供了更加高效、准确的手段。未来随着科技的进步和应用的深入拓展，射线检测技术将会在更多领域得到广泛应用并发挥更大的作用。

四、计算机断层扫描技术，简称CT(Computertomography)

　　是根据物体横断面的一组投影数据，经计算机处理后，得到物体横断面的图象。其装置结构如图所示：

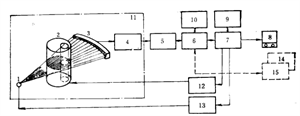

（射线工业ct系统组成框图）

　　射线源发出扇形束射线，被工件衰减后的射线强度投影数据经接收检测器(300个左右，能覆盖整个扇形扫描区域)被数据采集部采集，并进行从模拟量到数字量的高速A/D转换，形成数字信息。在一次扫描结束后，工作转动一个角度再进行下一次扫描，如此反复下去，即可采集到若干组数据。这些数字信息在高速运算器中进行修正、图象重建处理和暂存,在计算机CPU的统一管理及应用软件支持下，便可获得被检物体某一断面的真实图象，显示于监视器上。
