概述

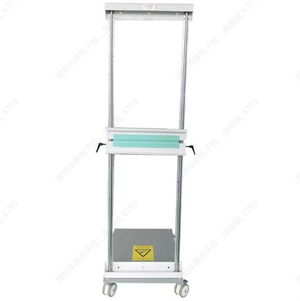

立式摄片架是X射线机的附属设备,利用医疗机构已有的医用射线机与本装置的组合作用，对人体的头部、胸部、腹部、盆腔等部位进行摄片检查，达到诊断病灶的目的。本产品的通用名称是摄片架。该装置在垂直上、下移动范围内任意定位，摄片时操作简便、灵活可靠，使用范围广泛。

结构及技术参数

1.结构

本装置由盒盖、滑轨、片匣三部分组成。2.技术参数

(1)摄片架行程不小于1400mm;

(2)承装摄片暗盒/P 板最大尺寸:17”x17"

安装操作

1.安装

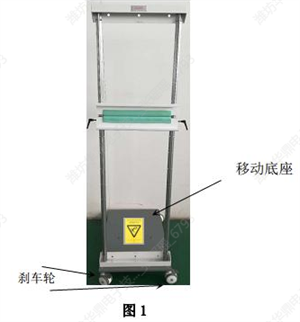

(1)将立柱放平后，将底座的三个螺孔与盒体底部的三个中8.5的通孔中心对准后，用三颗M8的螺丝拧紧即可(图1)所示。

(2)移动本装置使摄片盒垂直中心与球管中心重合，保持摄片的最佳清晰度:(3)调整位置后，将前面两刹车轮锁住，此时将可以摄片。(锁住状态如图 2.3)(4)刹车轮操作方法:

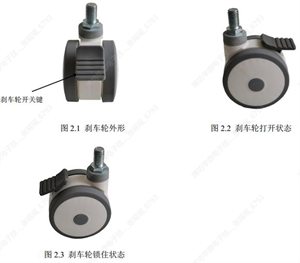

刹车轮外形及刹车轮开关键如图2.1所示:当按一下刹车开关键时，如图2.2所示为刹车轮打开状态---开关键底部位置绿色部分减少时，轮子为自由状态:此时，可以调整移动底座至所需位置:

当再次按一下刹车轮开关时，图2.3所示,开关键底部位置绿色部分增多时，轮子为锁紧状态，此时移动装置被锁住，本装置将无法移动:

2.使用

(1)推动摄片架，使摄片装置移动至所需位置;

定好位置后，锁紧刹车轮，使摄片装置固定;

握住把手，拉出摄片盒内片车，将选用的片盒(或板、平板探测器)卡入移动(3)片夹内，向下推移动片夹，使片盒(或P板、平板探测器)置于上下片夹内，并卡紧:

(4)把片车推入盒体内，卡紧:

(5)松开锁紧手柄，按摄片部位，调整滑车架高度，达到摄片盒适宜高度，调整好后，锁紧手柄，即可摄片。

摄片完成后，拉出片车，将片盒(或P板、平板探测器)从片夹内取出:并将片(6)车推入摄片盒。

注意:片盒(或IP板、平板探测器)取出时，要使移动片夹缓缓回落，防止回力太猛，造成片夹、滑块的损伤。

2.使用

松开片匣的固定螺栓，将片盒装入片匣，整体移动片匣到拍摄部位，拧紧螺栓。

四、 注意事项

1.安装时力求片匣垂直中心与球管的重合度保持一致，否则会出现一边明一边暗的现象:2.确保汇聚距离在180cm左右，以保持摄片的清晰度:

3.注意摄片条件(kV、mA)的选择。

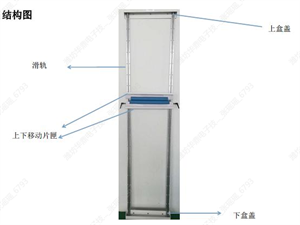

五、结构图

运输和储存环境条件

在运输或储存包装状态下，设备必须能在不超下列范围的环境条件下放置15周以上;

温度-40℃~55℃:

湿度<90%;

大气压力500kpa~1060kpa;

储存在无腐蚀气体和通风良好的室内:

运输过程保护好电机及推杆，防止挤压、碰磕而损伤电机及推杆。

维修及保养说明

1.维修

(1)设备维修的有关规定，维修人员必须遵守。未经我方授权的维修人员，不得擅自维修设备;

(2)设备维修后，使用前必须检查所有与安全有关的装置:

(3)常见故障维修方法;

(4)经常对导轨定期检查，适量加30#机油或滑脂。2.保养

产品在使用过程中应注意保养，以确保产品正常工作，充分发挥其效能。

机房经常保持清洁、干燥，经常擦拭各运动轨道表面，不得有尘土和杂物:

3.建议

(1)各运动部件与轨道的接触间隙调整，每年进行一次:

(2)产品发生故障后应由专业人员检修。

(注:本产品如有设计变化，规格更改，恕不通知用户，以实物为准)
