概述

立式摄片架是X射线机的附属设备,利用医疗机构已有的医用X射线机与本装置的组合作用，对人体的头部、胸部、腹部、盆腔等部位进行摄片检查，达到诊断病灶的目的。本产品的通用名称是摄片架。

本款摄片架增加了电动装置，实现了摄片盒通过摇控装置调节上下运动，实现精准定位:结构及技术参数

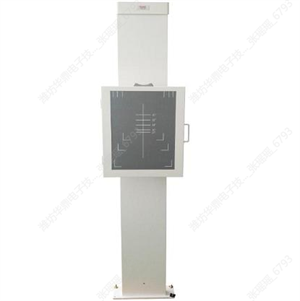

结构

本装置由立柱组件、摄片盒组件、电动装置等几部分组成。2.技术参数

(1)型号:NK14SY

(2)用途:适用于对人体的头部、胸部、腹部、盆腔等部位进行摄片检查(3)结构:本装置由立柱、滑架、片盒和平衡装置几部分组成,适配于不同尺寸无线 DR 板检测器、CR的IP板及暗盒。

(4)主要技术参数

摄片盒最大行程1100mm;

卡槽宽适应于厚度<20mm 的板子:

片盒最高中心点离地面:1620mm;

摄片尺寸:14”x17”:

带有移动底座。

安装操作

3.1 安装

将本装置放置于距球管 180cm 的平整硬质地面上，使摄片盒垂直中心与球管中心重合，调整正确后，对准装置立柱底部的四个中8.5的通孔中心,以电锤打孔安装四颗 M8 的膨胀螺丝,然后拧紧即可。

3.2按动遥控装置开关，调整摄片盒组件至适宜高度。(遥控装置使用方法见3.4)3.3 使用(以DR平板探测器为例)

打开摄片盒盒门，将选用的片盒卡入摄片盒内，即可进行摄片。3.4 遥控装置使用方法

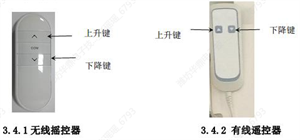

按动遥控器，使摄片盒沿着推杆上升或者下降移动至所需要位置，即可开始摄片。3.4.1无线摇控器按键操作说明:按一下上升键(或者下降键)按钮，摄片盒上升(或者下降)，按此方法调整摄片盒的位置。(如下图3.4.1)

3.4.2有线遥控器按键操作说明:按一下左键上升键(或者右键下降键)按钮，摄片盒上升(或者下降)，再按一下上升键(或者下降键)按钮，摄片盒将停止移动:按此方法调整摄片盒的位置。(如下图 3.4.2)

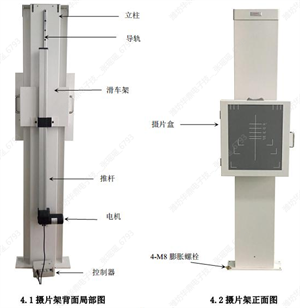

四、结构图

五、注意事项

5.1.安装时力求摄片盒垂直中心与球管的重合度保持一致,否则会出现一边明一边暗的现象;

5.2.确保会聚距离在180cm左右，以保持摄片的清晰度:

5.3.注意每月更换摇控器内电池，长时间不用，拿出电池;

5.4.控制器注意防水、防潮:

5.5.严禁外力推、拉、挤压推杆，致使推杆变形而无法正常使用:

六、运输和储存环境条件

在运输或储存包装状态下，设备必须能在不超下列范围的环境条件下放置15周以上:温度-40℃~55℃:

湿度。≤90%;

大气压力500kpa~1060kpa:

储存在无腐蚀气体和通风良好的室内:

运输过程保护好电机及推杆，防止挤压、碰磕而损伤电机及推杆。

七、维修及保养说明

7.1.维修

(1)设备维修的有关规定，维修人员必须遵守。未经我方授权的维修人员，不得擅自维修设备;

(2)设备维修后，使用前必须检查所有与安全有关的装置:

(3)定期检查导轨等传动部件，适量加润滑脂。

7.2.保养

产品在使用过程中应注意保养，以确保产品正常工作，充分发挥其效能。

(1)机房经常保持清洁、干燥，经常擦拭各运动轨道表面，不得有尘土和杂物;(2)按使用频次，定期检查导轨、推杆等相对运动部件，滑块内适量注入润滑脂。

(3)定期检查电机，控制器、摇控器等状态，确认完好。7.3.建议

(1)摇控器电池每月更换一次，如长时间不用取出电池存放:

(2)控制器表面要防水、防潮;

(3)定期检查摇控器，开关键无效时及时更换。

(4)产品发生故障后应由专业人员检修。

(注:本产品如有设计变化，规格更改，恕不通知用户，以实物为准)
