一、X射线机分类图鉴：四维视角看设备家族
📌1. 结构维度：
① 手持式"侦察兵"：仅手机大小，锂电池供电，适用于高空风电叶片、桥梁焊缝等野外作业
② 移动式"装甲战车"：车载式设计，搭载300kV工业管，专为石化储罐、重型机械打造
③ 管道"变形金刚"：蛇形机器人搭载微型X光机，深入10米长管道内部检测
📌2. 功能维度：
① 定向式"狙击手"：0.1°聚焦精度，检测精密电子元件内部结构
② 周向式"环形扫描"：360°环绕成像，汽车轮毂焊接质量一键掌握
③ 软射线"显微术"：微焦点<10μm，芯片BGA封装内部缺陷无所遁形
📌3. 能源革命：
工频机（50Hz）：传统基建检测主力
变频机（300-800Hz）：精密电子行业专属
高频机（>5kHz）：超薄材料（如锂电池隔膜）检测神器
📌4. 绝缘黑科技：
油浸式：变压器油绝缘，适合高功率设备
SF6气体绝缘：零污染环保型，特高压领域

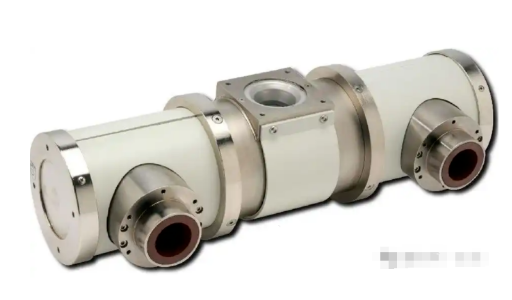

二、X射线管核心解剖：透视物体的"心脏起搏器"
💡结构奥秘：
真空二极管（10^-6 Pa超净环境）+钨靶（熔点3422℃）+无氧铜阳极体（导热率401 W/m·K）
🔬工作原理：
阴极灯丝加热（1500℃发射电子）→高压电场加速（300kV/μs极速撞击）→1%能量转化为X光子→99%热能由铜阳极散热
💎性能天平：
管电压（kV）↑ → 穿透力↑（100kV穿透2mm钢板）
焦点尺寸（mm）↓ → 分辨率↑（0.05mm超微焦点堪比电子显微镜）
真空度（Pa）↓ → 寿命缩短（每下降10^-3 Pa寿命减少20%）
三、设备保养秘籍：延长"光子寿命"的三大法则
⚠️黄金操作流程：
1️⃣ 预热仪式：开机先低电压运行10分钟激活灯丝
2️⃣ 负荷控制：永远不超过额定电压的90%（如300kV管压设为270kV）
3️⃣ 智慧冷却：连续工作每20分钟停机冷却3分钟
💡冷知识：
• 管壁温度每升高50℃，真空度衰减速度翻倍
• 铅玻璃窗每平方厘米可阻挡99.9%的X射线
• 新机器必须进行24小时老练（逐渐升压至额定值）
四、工业检测明星机型：改变制造的"光子手术刀"
🚀1. 微焦点CT系统：
- 探测器像素<20μm
- 可实现0.1mm层厚扫描
- 应用：半导体晶圆三维缺陷检测
🚀2. 数字射线成像系统：
- 动态范围>60dB
- 图像分辨率5lp/mm
- 案例：发动机缸体内部裂纹实时检测
🚀3. 爆破检测机器人：
- IP67防护等级
- 自带辐射剂量监测
- 场景：石化储罐焊缝无人化检测
💬互动挑战：
现有250kV X射线机检测5cm厚铝板，已知μ=0.15cm⁻¹，计算其半价层厚度？（答案见评论区）
