🌟【工业质检之眼揭秘】X射线底片如何捕捉微观世界的"指纹"🌟
📸你以为电影里的侦探用化学显影就能破案？今天带你走进工业检测的"暗房魔法"——X射线底片如何记录金属内部的"伤痕"！
一、底片结构大解密：微观世界的"相纸密码"
🔬四层精密构造：
1️⃣ **醋酸纤维/聚酯片基**：相当于相纸的"骨架"，厚度仅0.1mm却能承受200g/m²拉力
2️⃣ **结合层**：明胶+树脂的强力胶水，防止感光层被岁月侵蚀（抗撕强度达5N/mm²）
3️⃣ **溴化银乳化层**：每平方厘米含10¹⁴个银盐晶体，纳米级敏感度堪比人类头发丝
4️⃣ **保护层**：含防静电剂，防止宇宙射线（每年约3mSv辐射）干扰成像
二、潜影诞生记：光子的量子舞蹈
💫四步显影玄机：
① **光子撞击**：X光子击碎溴化银晶体（hv能量＞0.8eV）
② **电子逃逸**：释放的电子像跳蚤般在晶格间跳跃（迁移率达10⁻³ cm²/V·s）
③ **银离子捕获**：电子被感光中心吸附，引发连锁反应（扩散距离＜10nm）
④ **潜影显现**：数万个银原子聚集成可见颗粒（直径约0.1-1μm）
⚡️化学反应方程式：
```
2AgBr → 2Ag + Br₂ (光照)
```
三、黑度密码：用数学解读"影像"
📊D=lg(I₀/I)这个公式暗藏玄机：
- 当D=0时：底片完全透明（I₀=I）
- D=1时：透射光强降低10倍
- D=3时：医用X光片典型黑度
💡实战参数：
| 参数 | 影响因素 | 典型值范围 |
|-------------|---------------------------|------------------|
| 反差系数G | 胶片梯度 | 1.0-4.0 |
| 感光度S | ISO/ASA标准 | 100-3200 |
| 宽容度L | 显影控制能力 | 6-9曝光量级 |
四、胶片家族图谱：工业质检的"特种兵"
🔧四大性能分类：
1️⃣ **增感性胶片**（IS）：
- 用途：配合荧光增感屏使用
- 效率：曝光量减少50%
- 案例：汽车轮毂检测选择
2️⃣ **非增感性胶片**（NS）：
- 特点：直接X光成像
- 优势：分辨率提升20%
- 应用：半导体BGA封装检测
3️⃣ **GII型胶片**：
- 参数：γ=2.5，Dmax=3.5
- 场景：常规焊缝检测
4️⃣ **GIII型胶片**：
- 参数：γ=3.0，Dmax=4.0
- 专长：高对比度缺陷识别
💎颗粒度对比：
| 类型 | 颗粒度(μm) | 适用场景 |
|---------|------------|------------------|
| 细粒 | <2 | 超精密检测 |
| 中粒 | 2-5 | 常规工业检测 |
| 粗粒 | >5 | 大面积快速筛查 |
五、暗房魔法师：从潜影到真相
🎨五大关键工艺：
1️⃣ **显影温度**：精确控制18±0.5℃（偏差±1℃导致密度误差15%）
2️⃣ **停影时间**：严格控制在10-15秒（过长会导致灰雾度增加）
3️⃣ **定影液浓度**：pH值12-13.5（过低会溶解未曝光银盐）
4️⃣ **水洗标准**：流动清水冲洗≥30分钟（残留定影剂影响30天保存期）
5️⃣ **干燥控制**：湿度＜40%，温度20-25℃（湿度过高易产生静电斑纹）
💬互动挑战：
现有某胶片在200kV X射线照射下，测得Do=0.12，当曝光量E=10mAs时黑度D=2.5，求该胶片的反差系数G？

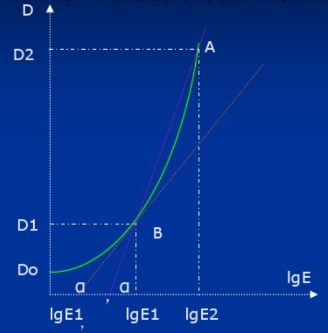

（提示：利用特性曲线公式G=(D2-D1)/(logE2-logE1)）
