在现代医学影像技术中，CMOS平板探测器扮演着重要的角色。本文将详细解析CMOS平板探测器的概念、工作原理、主要应用以及相对于其他探测器的优势。

一、CMOS平板探测器简介

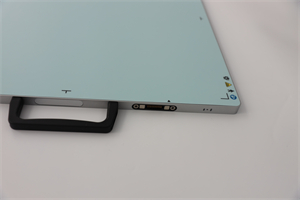

CMOS平板探测器，全称为互补金属氧化物半导体（Complementary Metal-Oxide-Semiconductor）平板探测器，是一种利用CMOS技术制造的光电探测器。它可以将接收到的光信号转换为电信号，进而形成图像。

二、工作原理

CMOS平板探测器主要由阵列、读出电路和信号处理电路组成。其工作原理如下：

1. 阵列：由众多像素点组成，每个像素点都是一个光电二极管，用于接收光线。

2. 读出电路：将每个像素点接收到的光信号转换为电信号。

3. 信号处理电路：对转换后的电信号进行处理，形成图像。

三、主要应用

CMOS平板探测器广泛应用于以下领域：

1. X射线成像：如医学诊断、工业检测等。

2. 红外成像：如热成像、夜视设备等。

3. 紫外线成像：如荧光成像、光子计数成像等。

四、优势

相对于其他探测器，CMOS平板探测器具有以下优势：

1. 高灵敏度：CMOS技术使得探测器具有更高的灵敏度，能够捕捉更微弱的光信号。

2. 快速响应速度：CMOS器件具有较快的开关速度，适用于高速成像场景。

3. 低功耗：CMOS器件在功耗方面具有明显优势，有利于提高设备的使用寿命。

4. 小型化：CMOS技术的应用使得探测器尺寸更小，便于携带和集成。

5. 成本低：CMOS技术成熟，使得探测器成本相对较低。

CMOS平板探测器作为现代医学影像技术中的重要组成部分，其高性能、低成本等特点使其在多个领域得到广泛应用。随着技术的不断发展，CMOS平板探测器将在未来医学影像领域发挥更加重要的作用。
