x射线机的高压电缆结构图
在现代医疗影像技术中，X射线机作为一种重要的诊断工具，其高压电缆结构的设计与性能直接影响着设备的稳定性和成像质量。本文将详细解析X射线机高压电缆的结构图，探讨其设计原理、关键部件以及在实际应用中的注意事项。
X射线机高压电缆是连接高压发生器和X射线管的关键部件，其结构图通常包括以下几个部分：
1. 电缆主体：电缆主体通常采用多芯屏蔽结构，由绝缘层、屏蔽层和导体组成。绝缘层用于隔离不同导体，屏蔽层则用于防止电磁干扰。

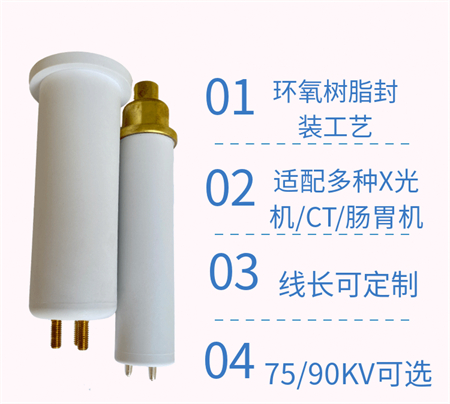

2. 高压发生器端：该端连接高压发生器，通常包含高压引线、高压连接器和高压插座等部件。这些部件需要具备良好的导电性和耐高压性能。
3. X射线管端：X射线管端连接X射线管，包括高压引线、高压连接器和高压插座。与高压发生器端类似，这些部件也需要具备良好的导电性和耐高压性能。
4. 保护装置：高压电缆中通常会配备过压保护装置、过流保护装置等，以确保设备在异常情况下能够安全运行。
在设计X射线机高压电缆时，以下因素需要特别考虑：
- 绝缘材料：绝缘材料的选择应确保电缆在高温、高压环境下具有良好的绝缘性能。
- 导体材料：导体材料应具有良好的导电性能，同时耐腐蚀、耐磨损。
- 屏蔽效果：电缆的屏蔽效果直接影响到电磁干扰的抑制能力，因此需要选择合适的屏蔽材料和结构。
- 耐压性能：高压电缆需要承受高电压，因此耐压性能是评价电缆质量的重要指标。
在实际应用中，使用X射线机高压电缆时需要注意以下几点：
- 安装规范：严格按照设备制造商的安装指南进行安装，确保电缆连接牢固。
- 定期检查：定期检查电缆的绝缘层、屏蔽层和导体，发现问题及时更换。
- 环境因素：避免电缆暴露在高温、潮湿等恶劣环境中，以免影响电缆性能。
