x光机高压电缆结构图详解
在现代医疗设备中，X光机作为诊断和治疗的重要工具，其高压电缆的结构和性能直接影响着设备的稳定性和图像质量。本文将详细解析X光机高压电缆的结构图，并对关键部件进行剖析。

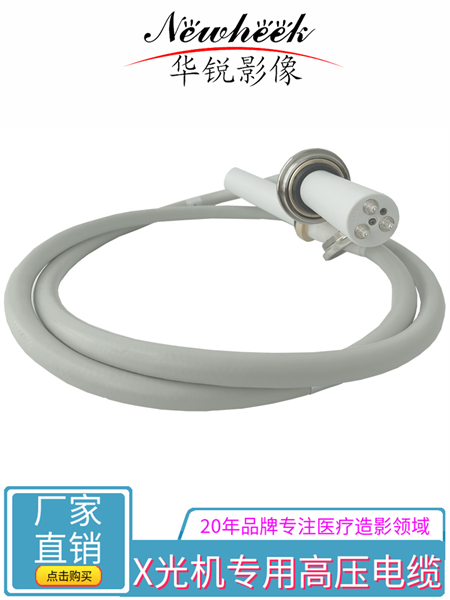

X光机高压电缆是连接X光发生器和X光管的关键部件，它负责传输高压电流，产生X射线。以下是X光机高压电缆的结构图详解：
1. 外护套：外护套通常由聚氯乙烯（PVC）或其他耐高温、耐油、耐腐蚀的材料制成，其主要作用是保护电缆内部的导线和绝缘层。
2. 绝缘层：绝缘层位于导线外围，主要由聚乙烯（PE）或交联聚乙烯（XLPE）等材料构成，其主要功能是隔离导线，防止电流泄漏。
3. 屏蔽层：屏蔽层由金属丝或金属箔制成，其作用是防止电磁干扰，确保信号传输的稳定性。
4. 芯线：芯线是高压电缆的主体，通常由多根细铜丝绞合而成，具有较高的导电性能。
5. 填充物：填充物用于填充芯线之间的空隙，防止芯线在电缆中移动，保证电缆的柔韧性和耐久性。
6. 金属屏蔽层：在绝缘层外部，还有一个金属屏蔽层，用于进一步防止电磁干扰。
7. 接地线：接地线用于将高压电缆的金属屏蔽层与地线连接，确保设备安全。
在剖析了X光机高压电缆的结构后，以下是对关键部件的详细说明：
- 导线：导线是电缆的核心部分，其材质、直径和绞合方式直接影响到电缆的导电性能和机械强度。
- 绝缘层：绝缘层的质量决定了电缆的耐压能力和使用寿命。
- 屏蔽层：屏蔽层的性能对于防止电磁干扰至关重要。
- 接地线：接地线的连接质量和导电性能直接影响到设备的接地效果，确保操作人员的安全。
X光机高压电缆的结构设计不仅要满足技术要求，还要考虑到成本、重量、安装和维护等因素。在设计过程中，需要综合考虑各种因素，以达到最佳的性能和经济效益。
