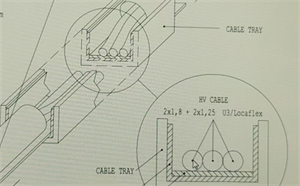

X光机高压电缆头的结构示意图解可以大致分为以下几个部分，下面将结合参考文章中的相关信息进行详细描述：

1. 导电心线：
   • 位置：高压电缆的最内层。
   • 结构：每根心线由多股细铜丝组成，外包绝缘皮。
   • 绝缘要求：经受50Hz，1000V交流电试验5min不击穿。
   • 用途：二心专供单焦点x线管用，三心专供双焦点x线管用（各心线间有绝缘皮）。
2. 高压绝缘层：
   • 位置：在心线外，是高压电缆的主要绝缘层。
   • 材料：由橡胶和化学原料配制而成。
   • 特性：有良好的机械强度和韧性，在一定范围内可以弯曲。
   • 厚度：在4.5-13mm之间。
   • 耐压要求：一般为50-200kV。
3. 半导体层：
   • 位置：紧贴与绝缘层上。
   • 材料：由半导体材料与橡胶制成，灰黑色。
   • 厚度：1-1.5mm。
   • 作用：消除绝缘层外表面与金属屏蔽层之间的静电场。
4. 金属屏蔽层：
   • 位置：紧贴在半导体层上。
   • 材料：用直径不大于0.3的镀锡铜丝编织而成，或用镀锡铜丝网带重叠包绕。
   • 编织密度：不小于50%。
   • 作用：当高压电缆击穿时，防止电击操作者或患者，以保证人身。
5. 保护层：
   • 位置：最外层。
   • 材料：用塑料制成，也有用黑色棉纱和维纶线编织而成。
   • 作用：加强电缆的机械防护，减少外部的损伤，防止有害气体、油污和紫外线对电缆的危害。
6. 插头部分（针对高压电缆头）：
   • 结构：插头包含3脚触点、插头、护套、压环等。
   • 特性：插头连接的线缆由软性材质组成，对扫描过程有影响，需要特殊夹具进行辅助扫描。

请注意，由于具体的X光机型号和制造商的差异，高压电缆头的具体结构可能有所不同。以上信息是基于一般X光机高压电缆头的结构和特点进行的描述。在实际操作中，应参考具体的设备手册或联系制造商以获取准确的信息。
