CR,DR和X射线胶片成像技术优劣区别

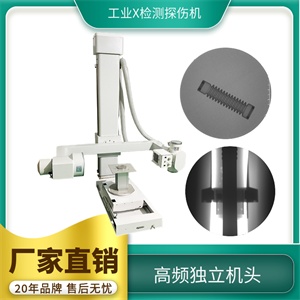

工业X射线无损探伤技术详解
在工业领域，无损探伤是确保产品质量和性的重要手段。其中，X射线技术以其独特的穿透能力，成为检测材料内部缺陷的利器。目前，市场上主要有三种X射线无损探伤设备：计算机射线照相（CR）、数字射线成像系统（DR）以及传统的X射线胶片成像技术。它们各有千秋，但随着科技的发展，DR系统正逐步成为主流。下面，我们就来详细探讨这三种技术的优劣与区别。
一、技术原理概述
1. X射线DR成像系统
DR，即数字射线成像系统，是一种直接将X射线转换为数字信号的技术。它采用平板探测器（如CCD、非晶硅、非晶硒等）作为接收端，当X射线照射到探测器上时，探测器上的晶体电路会迅速将X线光子转换为数字化电流，进而生成清晰的数字图像。这种转换过程迅速且高效，大大提高了检测效率。
2. CR成像系统
CR，即计算机射线照相，是一种间接转换技术。它使用图像板作为X光检测器，当图像板受到X线照射后，会发出荧光并储存X线强度变化形成的潜像。之后，通过扫描仪的激光激发，潜像信号被转化为可见光，再经过光电系统处理，最终在计算机上形成图像。然而，这一过程中X线能量损失较大，且潜像信号会随时间衰减，影响图像质量。
3. X射线胶片成像技术
这是一种传统的成像方法。X光照射到胶片乳剂层时，乳剂层内的卤化银晶体发生化学反应并聚结，形成影像。光量越多，晶体聚结越紧密，影像就越清晰。不过，这种方法依赖于胶片的质量和曝光条件，且后续处理步骤繁琐。
二、技术优劣对比
1. 曝光宽容度
DR和CR由于采用数字技术，具有较宽的曝光宽容度，能在不同条件下获得良好的图像质量。而胶片成像技术则对曝光条件要求较高，宽容度相对较窄。
2. 图像分辨率
- CR系统：受结构限制，图像扳中的磷粒子会导致X线散射，降低图像分辨率。此外，扫描仪的激发光也会产生散射，进一步模糊图像。
- DR系统：无光学模糊，图像清晰度主要由像素尺寸决定。其高空间分辨率和丰富的图像后处理功能，使得DR系统能够获得更满意的诊断效果。
- 胶片成像：高质量的胶片可以达到非常高的分辨率，但处理过程复杂且成本较高。
3. 曝光剂量
DR系统能直接获取数字图像数据，曝光剂量相对较低。而CR系统由于需要读取潜像信号且信号存在衰减，因此曝光剂量要求较高。胶片成像技术同样需要较高的曝光剂量以获得清晰的影像。
4. 噪声
CR系统中存在多种噪声源，影响图像质量。DR系统则通过自动恢复探测器阵列来降低结构噪声，信噪比更高。
5. 工作流程
- CR系统：图像生成过程复杂且耗时较长。
- DR系统：曝光后短时间内即可获得图像，工作效率高。
- 胶片成像：需经过显影、定影等多个步骤才能形成可见影像。
6. 网络集成
DR系统直接转换数字图像，并支持标准协议，网络集成特性更强。CR系统虽然也能联网但相对较弱。胶片成像技术则无法直接实现网络集成。
7. 缺陷判断
胶片成像技术的评片依赖于人工判断，主观性强且劳动强度大。DR和CR系统虽然可以辅助自动判断但尚未完全成熟。不过在某些行业如PCB板检测中自动判断系统已得到应用。
8. 图像存储
传统胶片存储、管理不便且易变质。DR和CR系统则利用计算机海量存储功能实现了数字化管理极大地方便了图像的保存和查询。
9. 设备成本
在设备成本方面，对于大型企业而言，初期投资购买数字成像系统（如DR系统）确实需要一笔不小的费用。然而，这一成本在长期使用中会逐渐显现出其优势。通常，在短短的一到两年内，企业就能通过节省胶片费用以及提高生产效率来收回这部分投资。长远来看，数字成像系统的总成本远低于持续使用胶片成像技术的成本。这是因为数字成像技术减少了胶片、冲洗液等耗材的消耗，同时也降低了存储、管理和运输的成本。
10. 环保优势
在环保方面，CR和DR系统相较于传统的X射线胶片成像技术具有显著的优势。胶片冲洗过程中不仅会产生大量的工业废水，其中还可能含有重金属等有害物质，对环境造成污染。而数字成像技术则完全避免了这一问题，它不需要冲洗胶片，因此不会产生有害废水，有利于环境保护和可持续发展。随着全球对环保问题的日益重视，数字成像技术的这一优势将越来越凸显。
总结
综上所述，从适应现代生产环境和长远发展的角度来看，数字成像技术（尤其是DR系统）相较于传统的胶片成像技术具有多方面的优势。胶片成像虽然在某些方面（如图像质量的主观评价）可能仍有一定优势，但其成像速度、工作效率、成本效益以及环保性能等方面已远远不能满足现代化生产的需求。随着高新技术的不断发展和普及，数字成像技术正在逐步取代胶片成像技术，成为工业无损检测领域的主流。在DR系统可以适用的领域，CR和X射线胶片成像技术的市场前景相对不太明朗，未来可能会逐渐淡出市场。
