APG浇注产品X光透视检验标准

2025-02-26 08:33:23
Posts by : 华锐影像

适用于密封极性、绝缘件等产品的X光透视检验、验收工作，使X光透视在受控状态下得到控制。

职责

1. 检验员负责对本公司生产的圆封极柱、绝缘件等产品进行X光透视检验，并有权放行合格的圆封极柱、绝缘件等产品

2. 检验员负责对透视和验收不合格的圆封极柱、绝缘件等产品进行隔离存放并进行标识

3. 检验员负责透视产品进行记录，以保证产品状态的可靠性

检验的项目、方法、使用工具（见下表）

序号	检验项目	质量要求	检验工具	检验方法

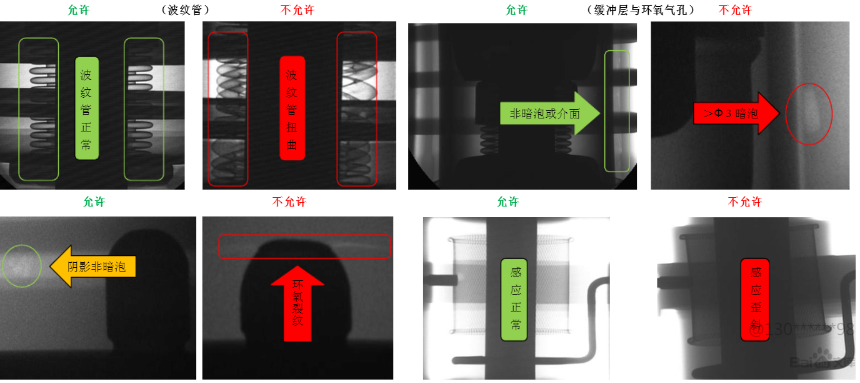

1	上出线与灭弧室静触头区域划分： A区	允许A区部位存在直径Φ3mm，数量≤2个气孔及出线座R角区域存在的环氧收缩介面；不允许环氧存在裂缝、金属杂质及大于直径Φ3mm气孔等；	X射线实时成像系统	将产品摆放在工作台中间，镜头垂直向下，设备上下、左右、前后及360度旋转。根据环氧厚度及结构调整合适透照电压、电流、参照表
	灭弧室静触头到端盖金属区域划分： B区	允许灭弧室金属罩K角与缓冲层及玻璃静触头层与环氧存在介面；不允许该处存在裂缝及变形（必须均匀后可恢复）；不允许缓冲层与真空灭弧室壳体、缓冲层与环氧树脂之间结合面有气泡、气造成管根内鼓起、开裂、杂质等现象；
	下出线至底板区域划分： C区	允许C区部位存在直径Φ3mm，数量≤2个气孔及出线座R角区域存在的环氧收缩介面；不允许该部件周围存在气孔及环氧存在裂缝、金属杂质、及大于直径Φ3mm气孔等；
2	绝缘件	允许该部件除密封区域或敏感感应区域外，允许直径Φ3，数量≤2个气孔；（不含密封区域或敏感感应区域）；感应区域屏蔽罩等感应区域不允许有气孔、金属杂质等，环氧树脂不允许开裂；

判定及接受标准

X光透视时符合上表质量要求时，予以接收判为合格品，不符合上表质量要求及图内不允许判为不合格品，由检验员进行区分、隔离、标识并进行记录。发生批量不合格时由检验员开具《异常事件及纠正预防措施报告》，经部门主管审批后通知相关部门，采取措施，报废产品开具报废单，由本部门主管负责焚烧确认，不合格品的最终处理，执行《不合格品控制程序》内的相关要求。
