工业X射线透视成像中的散射该如何校正
工业X射线透视成像中的散射及其校正
在工业领域，当我们使用X射线进行无损检测时，常常会遇到一个棘手的问题——那就是射线散射。它就像是光线在穿过玻璃时发生折射一样，X射线在穿透材料时也会发生散射，这种散射会降低我们得到的透视图像的清晰度，使得图像的细节变得模糊不清。特别是对于那些微小缺陷的检测，这种散射效应更是致命的。
想象一下，如果医生在给你拍X光片时，由于射线散射导致图像模糊，那么医生就很难准确地判断你的病情。同样地，在工业检测中，如果透视图像因为散射而变得不清晰，那么工程师们就很难发现材料中的小缺陷，这无疑会增加产品的隐患。
为了解决这个问题，科学家们一直在努力研究如何消除或校正X射线散射的影响。在医学领域，人们已经找到了一种有效的方法，那就是使用滤线栅来屏蔽散射。但是，在工业射线检测中，由于成像方式和设备的特点，这种方法并不完全适用。
那么，我们该如何在工业透视检测中校正X射线散射呢？华北工学院和北京航空航天大学的科学家们给出了答案。他们通过实验研究了X射线散射的规律，并提出了一个新的散射模型——指数幂散射模型。然后，他们利用这个模型，通过维纳滤波法对X射线散射进行了校正。
实验结果令人振奋！这种新方法不仅有效地抑制了散射对成像质量的影响，而且还使得透视图像的空间分辨率提高了56%！这意味着，经过校正后的透视图像更加清晰，细节更加丰富，工程师们可以更容易地发现材料中的小缺陷。
总的来说，这项研究为工业射线检测领域带来了新的突破，也为提高产品质量、保障生产提供了有力的技术支持。
X射线散射及其规律
1.1X射线散射对透视成像的影响
在X射线透视成像过程中，射线散射是一个无法避免的现象。散射会让原本清晰的图像变得模糊，影响我们对材料内部结构的判断。幸运的是，科学家们发现通过设置准直器可以有效地减少散射的影响。

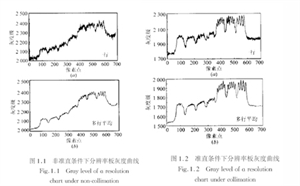

实验表明，采用后准直或前后同时准直的方法能够显著提高图像的清晰度。具体来说，当我们在实验中使用了前后准直（前准直比30:1，后准直比18:1）后，系统的空间分辨率从1.6lp/mm提高到了3.2lp/mm，几乎翻了一倍！这意味着经过准直处理后的图像能够更清晰地展示材料内部的微小细节。
同时，我们还发现散射并不会增加图像的随机噪声。图像的噪声主要来自于CCD相机和射线源的量子起伏，而与散射无关。因此，散射的主要影响是降低图像的对比度，使得原本应该清晰的部分变得模糊。
1.2X射线散射与试件厚度的关系
在实际应用中，我们发现试件的厚度对X射线散射的影响非常大。当X射线源的能量、试件的材料和几何位置固定时，试件的厚度就成了影响散射的主要因素。

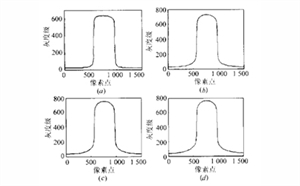

为了研究试件厚度与散射的关系，我们设计了一个实验。在这个实验中，我们使用了8块5mm厚的铝板作为试件，并通过改变它们在射线透视方向上的位置来改变射线穿过的总厚度。实验结果表明，前置平板的厚度越大，散射就越严重。
具体来说，当我们把8块铝板都放在后端时（靠近射线源），图像的边缘部分非常清晰，几乎没有散射线。但是当我们逐渐把铝板移到前端（靠近检测器）时，图像的边缘部分变得越来越模糊，这是因为散射变得越来越严重。
为了更深入地研究散射的规律，我们引入了散射的线扩展函数（LSF）。这个函数可以帮助我们描述散射随距离的变化情况。实验结果表明，LSF可以用指数形式来表达，即LSF(x)=Aexp(-B|x|)。其中A是比例系数，B是散射的指数衰减系数。我们发现，随着试件厚度的增加，散射的指数衰减系数B也呈现出近似线性的增加趋势。这意味着试件越厚，散射就越严重，图像也就越模糊。
了解这些规律后，我们就可以通过调整准直器、优化射线源参数等方式来减少散射的影响，提高X射线透视成像的质量。
X射线成像的散射校正
2.1X射线成像的散射模型
在X射线成像过程中，散射现象是影响图像质量的一个重要因素。为了准确描述和校正散射，我们依据之前的研究，建立了一个二维指数幂函数散射退化模型。这个模型可以表示为：
h(x,y)=A×exp[-0.5×(σ√(x²+y²))^(r)]
其中，A是一个常数；σ与试件的散射条件有关；r是一个介于1到2之间的参数。当r等于1时，模型呈现指数型退化；当r等于2时，则呈现高斯型退化。这个模型能够灵活地描述不同条件下的散射情况。
2.2X射线成像的散射校正
为了消除散射对图像质量的影响，我们采用了维纳滤波方法。维纳滤波是一种常用的图像恢复技术，它能够有效校正由散射引起的图像退化。维纳滤波的频率响应函数可以表示为：
Hw(u,v)=[H*(u,v)×|H(u,v)|²]/[|H(u,v)|²+Sn(u,v)/Sf(u,v)]
其中，H(u,v)是散射退化模型h(x,y)的频谱；H*(u,v)是其共轭；Sn(u,v)是噪声的功率谱；Sf(u,v)是未退化图像的功率谱。
然而，在实际应用中，未退化图像和噪声的功率谱往往难以准确获取。因此，我们采用了GonazalesRC提出的维纳滤波器的近似式：
Hw(u,v)=|H(u,v)|²/(|H(u,v)|²+k)
其中，k是一个小于1的常数，它与未退化图像和噪声的特性有关。k值的选取通常需要依靠实验和经验来确定。
3.散射校正应用实例

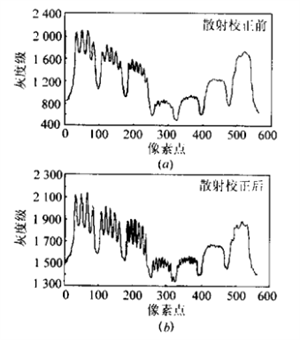

为了验证散射校正方法的有效性，我们进行了实验。实验对象为分辨率板，其空间分辨率和成像系统如前所述。在非准直条件下进行实验时，由于散射的影响，分辨率板的原始透视图像只达到了1.6lp/mm。通过采用指数幂型散射模型（r=1.5）进行校正后，图像的对比度得到了显著提高，细节恢复也更加明显。校正后的图像分辨率达到了2.5lp/mm，与校正前相比提高了56%。
结论
本文研究了工业X射线散射对成像质量的影响，并建立了散射模型。通过实验验证，我们得出以下结论：
- 前后准直措施可以显著减少散射对图像对比度的影响，将图像分辨率提高一倍。
- 散射衰减系数与试件厚度近似服从线性关系。
- 对于散射校正，采用指数幂退化模型（r=1.5）可以获得较好的效果。
未来，我们将进一步修正散射退化模型，例如建立随试件不同厚度处的散射空间移变模型，以期获得更好的校正效果。这将有助于提高工业X射线成像的准确性和可靠性。
（参考文献：《工业X射线透视成像中的散射及其校正》，作者：陈树越，路宏年）
