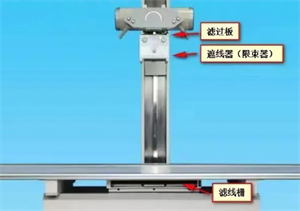

（一）遮线器（限束器）

X线机上的遮线器，也被称为限束器，它安装在X线管组件的窗口处。这个装置的主要作用是控制X线的照射范围，确保只有必要的区域受到X线照射，从而减少病人的受照射面积。简单来说，遮线器就像是一个智能的“遮光板”，它能帮助医生更正确地定位照射区域，避免不必要的辐射。

（二）准直器

准直器是CT机中的一个重要部件，位于X线管套窗口的前方。它的形状类似狭缝，由高密度金属制成。准直器的作用非常关键，主要有以下几点：

1. 降低病人的表面辐射剂量：通过正确控制X线的照射范围，减少不必要的辐射，保护病人。
2. 减少进入探测器的散射线：这些散射线可能会干扰成像效果，准直器能有效减少这种干扰。
3. 限定成像的空间范围：确保CT图像只包含需要的区域，提高成像质量。

CT机通常配备两套准直器：

• X线管端的准直器（前准直器）：控制X线束在人体长轴平行方向上的宽度，从而控制扫描层厚度。
• 探测器端的准直器（后准直器）：确保探测器只接收垂直入射的射线，进一步减少散射线的干扰。

（三）滤过器/板

滤过器/板位于X线管套窗口前方，位于窗口与准直器之间，呈马鞍形。它通常由低原子序数物质制成，主要作用包括：

• 吸收低能量X射线：优化射线的能谱，确保只有高质量的X线用于成像。
• 减少患者的X射线剂量：通过吸收部分X射线，降低患者接受的辐射剂量。
• 使射线能量分布更均匀：经过滤过后的X射线束能量分布更加均匀，有利于提高成像质量。

目前CT机的滤过器/板主要有两种类型：

• X线管的固有滤过：通常为3mm厚的铝板，有时也使用0.1~0.4mm厚的铜板。
• 其他形状滤过器：如弓形、楔形、蝶形等，以适应不同人体部位射线衰减的需要。

（四）滤线栅

滤线栅是消除散射线有效的装置之一，在摄影过程中滤除人体产生的散射线。与滤过板不同，滤线栅不是均匀地过滤射线，而是专门针对透过人体后的射线进行过滤。

根据滤线栅的结构特点，可以分为以下三种类型：

• 聚焦式滤线栅：这种滤线栅的铅条向焦点倾斜，能够有效滤除散射线并优化成像效果。
• 平行式滤线栅：铅条在垂直面内相互平行，适用于某些特定的摄影需求。
• 交叉式滤线栅：由两层平行栅组合而成，铅条方向互成90°，能够提供更高的散射线滤除效果。
