【智慧焊接】X射线图像增强技术：揭秘焊缝缺陷检测新篇章
X射线检测，作为焊接行业不可或缺的缺陷筛查手段，却面临着形态各异、大小不一、方向多变的挑战，这让射线底片的解读变得颇为棘手。
为了探究图像增强技术对焊缝X射线图像质量及其分类识别效果的影响，专业的研究团队，采用了一系列评价指标，包括峰值信噪比（PSNR）、结构相似度（SSIM）、无参考结构清晰度（NRSS）和信息熵等，来量化图像增强前后的质量变化。在此基础上，他们对焊缝X射线缺陷图像数据集进行了图像增强处理，并利用ResNet-50这一深度学习模型对处理后的焊缝缺陷图像进行了训练和识别。为了全面评估识别效果，研究团队采用了准确率、精确率、召回率和F1分数这些性能指标来衡量模型的分类性能。
X射线检测图像增强与评价原理
X射线成像技术的独特性质决定了在获取X射线图像时，会受到设备性能、操作环境等多种因素的干扰，常常导致图像出现噪声、对比度不足、缺陷边缘不清晰等问题。这些图像质量问题会直接影响到检测算法的表现，增加后续分析与评估的误差。为了克服这些挑战，对X射线检测图像进行有效的预处理至关重要。预处理不仅有助于凸显焊缝X射线底片中缺陷的轮廓、灰度等关键细节，增强图像的清晰度，还能够使图像更适宜于计算机的分析和处理，进而提升深度学习模型的训练成效。
1
图像色彩空间变换
在焊缝缺陷的X射线检测中，灰度级别可是揭示缺陷特征的“关键密码”。使用灰度图像，我们能更直观地捕捉到焊缝缺陷的每一个细节。不仅如此，灰度图像还能让图像处理和模型训练的效率翻倍，同时准确性也大大提升，计算成本和内存需求？通通降下来！
不过，从专业扫描仪器导入电脑的X射线图像，通常是色彩斑斓的RGB（红绿蓝）三通道图像。这时候，就需要一点“魔法”，将它们转换成灰度图像。研究人员就是用这种魔法——加权平均灰度处理算法，把RGB的多彩世界，巧妙地变身成单通道的灰度世界。这样的转换，让缺陷检测变得更加准确高效！
2
图像对比度增强
在数字图像处理、计算机视觉、模式识别这些高大上的领域，对比度增强可是个“热门选手”。特别是在焊缝X射线检测图像的处理上，它更是大显身手。因为这些图像的灰度值范围往往比较“害羞”，不敢“露脸”，导致整个图像的对比度不够，看不清楚细节。
我们的研究人员也是“玩转”各种对比度增强技术的高手，他们常用的手法包括：
- **限制对比度自适应直方图均衡（CLAHE）**：在HE的基础上加了个“限制器”，防止对比度增强过头。
这些技术，都是为了让焊缝缺陷在X射线图像中无处遁形，确保检测的准确无误。
3
图像降噪处理
在X射线检测图像的世界里，噪声就像那些不请自来的“小捣蛋”，它们可能藏在图像的各个角落，常见的有随机噪声、统计噪声、电子噪声等。这些噪声的存在，让图像的清晰度大打折扣。所以，图像降噪就成了一场“清理行动”，旨在减少这些不受欢迎的噪声，同时尽量保留图像中的宝贵特征。
4
图像增强的评价与表征
在图像处理的世界里，要想知道算法对图像的“重塑”功力如何，细节是否得到了妥善保留，噪声是否被有效抑制，就需要一些量化的“尺子”来衡量。于是，研究人员们拿出了以下几把“量图利器”：
- **峰值信噪比（PSNR）**：这个指标就像图像质量的“晴雨表”，数值越高，说明图像的重建效果越好，噪声的影响越小。
- **结构相似性指数（SSIM）**：它衡量的是重建图像与原图之间的结构相似度，越接近1，表示图像的细节保留得越好。
- **无参考结构清晰度（NRSS）**：这个指标无需原图作参考，就能评估图像的清晰度，是判断图像质量的一个独立“裁判”。
- **信息熵**：它反映了图像中信息的丰富程度，熵值越高，图像包含的信息量越大，细节也就越丰富。
这些指标就像是一面面镜子，清晰地反映出图像增强后的“颜值”和“内涵”，为我们对比和描述不同算法的性能提供了科学的依据。通过这些量化的评价，我们能够更加客观地了解算法的优劣，为图像处理技术的进步提供方向。
基于神经网络的缺陷分类试验
数据集的组成
今天，让我们来揭秘一下这个特别的数据集！它来自一家船舶工厂，经过精心扩增，现在包含了1804张焊缝缺陷图片。这些图片都是用美国VIDAR公司的高科技工业底片扫描仪扫描的原始X射线底片，然后转换成JPG格式储存。我们的工程师们再手动裁剪出224像素×224像素的缺陷部分，组成了这个强大的数据集。里面包含了804张气孔缺陷图片，520张夹杂缺陷图片，以及480张裂纹缺陷图片。这些图片按照4:1的比例，分成了训练集和测试集。
缺陷识别模型与分类评价
焊缝射线图像增强结果与视觉分析

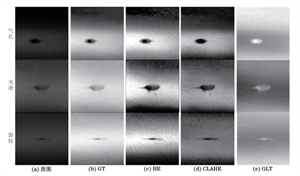

🔍 对比度增强算法：缺陷图像的“美颜”秘籍
直方图均衡化让图像亮度大幅提升，缺陷与背景对比鲜明，但噪声也随之增多。CLAHE则保留了局部对比度增强的优势，同时减少了噪声，使图像更自然，缺陷轮廓更清晰。
灰度线性变换则将灰度范围拉伸并颜色对调，呈现出独特的黑白对调效果，缺陷细节突出，噪声较少。
🔍降噪算法：缺陷图像的“清洁”攻略
双边滤波（BF）去噪效果良好，保留缺陷小特征，但边缘可能残留噪声。小波变换（DWT）降噪后图像自然，边缘细节保留，无过度模糊，视觉效果好。
这些算法的运用，不仅提升了图像质量，也为我们的缺陷识别提供了有力支持。接下来，让我们一起看看它们在实际应用中的精彩表现吧！🎉
焊缝射线检测图像增强的客观评价
对比度增强算法的客观评价
降噪算法的客观评价

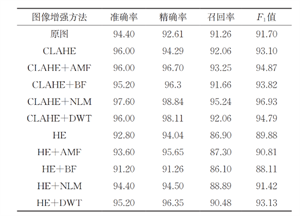

基于神经网络的缺陷分类结果分析
综合对比度增强算法的分析，我们可以得出结论：图像增强方法对最终分类结果的影响取决于对比度增强算法与降噪算法的综合作用。直方图均衡化虽然显著提高了焊缝缺陷图像的对比度，但引入的过多噪声反而不利于神经网络对特征的学习。
使用CLAHE与NLM相结合的图像增强方法，我们得到了焊缝缺陷分类识别效果。准确率、精确率、召回率和F1值分别为97.6%，98.84%，95.24%，96.93%，相比没有使用图像增强的数据，各项指标分别提升了3.2%，6.23%，3.98%，5.23%。这表明，CLAHE与NLM相结合的方法在提高图像对比度的同时，也很好地控制了图像噪声，显著提升了神经网络学习X射线底片中焊缝缺陷特征的能力。
对比度增强和降噪算法的有效结合，不仅提升了图像质量，还显著提高了焊缝缺陷的识别率。通过合理选择和组合不同的图像增强和降噪方法，我们能够为神经网络提供更高质量、更易于学习的图像数据，从而实现更准确的焊缝缺陷识别。
结语
1
在本次研究中，我们综合考虑了增强方法的图像重建能力、图像清晰度和信息熵，发现直方图均衡化（HE）与限制对比度自适应直方图均衡化（CLAHE）对焊缝缺陷X射线检测图像有好的增强效果。
2
在直方图均衡化的基础上，我们进一步探讨了不同降噪算法的作用。自适应中值滤波（AMF）展现出的去噪能力，双边滤波（BF）在保留细节信息方面表现出色，非局部均值滤波（NLM）在不同类型的缺陷图像上表现稳定，而小波降噪（DWT）的综合表现好。
3
基于上述发现，我们提出了一种结合限制对比度的直方图均衡化和非局部均值滤波的图像增强方法。使用这种方法结合ResNet50模型对焊缝缺陷进行分类，我们取得了显著的成效：准确率、精确率、召回率、F1值分别提高了3.2%，6.23%，3.98%，5.23%。通过合理选择和组合不同的图像增强和降噪方法，我们能够有效解决焊缝X射线检测图像存在的对比度低、像素分布不均匀、噪声差等问题，提升了焊缝缺陷的识别率。这些研究成果不仅为图像处理领域提供了新的思路，也为实际工程应用中的焊缝缺陷检测提供了有力支持。
