一、非晶硅平板数字探测器：间接数字化的高效之选

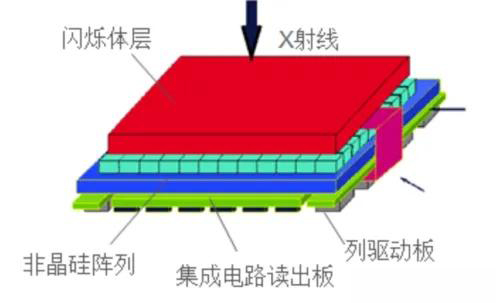

非晶硅（A-Si）平板数字探测器，以其独特的间接数字化X线成像技术，广泛应用于医疗、工业检测等领域。其工作原理在于，探测器表面覆盖一层闪烁体材料（碘化铯或硫氧化钆），当X射线穿透物体并击中闪烁体时，会瞬间转化为可见光图像。这一转换过程迅速而高效，为后续的电信号转换奠定了坚实基础。

核心优势：

• 高效光电转化：CsI晶体针状结构显著提升了光电转化效率，使得图像信号更加清晰、强烈。
• 高分辨率对比：X射线图像灰度值分辨率和黑白对比度显著增强，细节展现更为丰富。
• 稳定耐用：非晶硅阵列采用并联电路设计，单像素故障不影响整体性能，保证了探测器的长期稳定运行。
• 高效扫描：在产品寿命和扫描效率上，非晶硅探测器展现出明显优势，适用于高频次、高强度的检测需求。

不足之处：

• 微小缺陷挑战：由于单个像素尺寸较大（约100μm），当检测系统几何放大倍数不足时，微小缺陷可能难以被准确捕捉。

二、CMOS平板数字探测器：精细成像的先锋

CMOS平板数字探测器融合了CMOS集成电路技术与X射线成像技术，实现了从光信号到电信号的直接转换。通过荧光材料将X射线转换为可见光后，CMOS感光成像器件即刻将其转化为电信号，再经逐行取样转换为数字信号，最终生成X射线数字图像。

亮点特色：

• 微小缺陷检测：像素尺寸小至50μm~70μm，极大提升了系统对最小缺陷的检测能力。
• 初期图像锐利：探测器初期使用时，图像锐利度高，视觉效果良好。

潜在缺陷：

• 光电转化效率低：CMOS结构本身的光电转化效率相对较低，可能影响图像亮度。
• 信噪比与对比度：像素尺寸小导致信噪比降低，图像灰度值和黑白对比度表现不佳。
• 黑色死线风险：CMOS光电二极管阵列采用串联电路，容易出现黑色死线，影响图像质量。
• 寿命限制：长时间X射线照射加速老化，缩短了探测器的使用寿命。

三、CCD探测器：经典与进步的交响曲

CCD探测器由闪烁屏、反射镜面、镜头及CCD感光芯片构成，通过间接能量转换方式实现X线成像。X射线曝光闪烁屏后，产生的可见光经反射镜面反射，通过镜头聚焦投射至CCD芯片，完成光信号到电信号的转换，最终生成数字化图像。

技术特点：

• 成像质量提升：随着CCD成像技术的发展，其图像质量正逐步改善，虽初期相较于非晶硅平板探测器有所不及，但差距正在缩小。
• 成本降低：过去高昂的成本随着技术进步逐渐降低，使得CCD探测器在更多领域得到应用。

性能局限：

• 感光灵敏度：感光灵敏度不高，光电转换效率往往低于30%，限制了其在某些高要求场景下的应用。
• 成像质量：相较于非晶硅和CMOS探测器，CCD探测器的成像质量仍有提升空间。

综上所述，非晶硅、CMOS及CCD平板探测器各具特色，适用于不同的应用场景。在选择时，需根据具体需求权衡其优缺点，以确保获得合适的成像效果和检测性能。随着技术的不断进步，这些探测器将在更多领域发挥重要作用，推动X线成像技术迈向新的高度。
