手持式DR指的是「手持曝光单元 + 一体化数字成像」的X光设备——机器本身可以握持或小桌放置，拍完当场在屏幕上出图，不需要洗片也不需要另接一套图像工作站。它最容易和便携式X光机、移动DR、手持透视机混为一谈，但这四类设备的定位、成本和使用方式差别很大。这篇文章把概念拆清楚，再告诉你宠物诊所里哪些活适合交给它、哪些活别指望它。

手持设备的核心就是这样一个可握持的曝光机头：球管、限束、控制集成在一起，对准部位即可曝光。

一、先拆词：手持式DR到底是「手持」还是「DR」

这个词由两半组成，两半各自对应一项能力，缺一半都不算：

「手持」说的是曝光单元的形态

传统X光机的球管装在立柱、悬吊或者U形臂上，机器不动、患者挪位置。手持式设备把球管和高压发生器做进一个可以单手或双手握持的机头里，操作者提着机器去找动物——猫缩在笼子角落、犬趴在诊台上，机器凑过去就能拍。

「DR」说的是成像方式

DR（Digital Radiography，直接数字化X光摄影）意味着探测、采集、出图整个链条都是数字的：平板探测器接收X光，采集软件当场重建出灰阶图像，可以在屏幕上调窗宽窗位、测量、标注、存档或打印。对比老式的洗片流程，DR省掉了胶片、洗片机和等待时间——这也是「拍完当场看」这三个字能成立的原因。

两个半边合起来，手持式DR的定义就是：曝光单元手持化 + 成像链条全数字化。只有手持机头、后面还挂着便携图像机的，严格说叫手持X光机；成像仍是CR或胶片的，不管机头多小都不叫DR。

二、四类「近亲」一次分清：别买错类目

采购询价时最常发生的尴尬，就是买家说的「手持DR」和厂家理解的不是同一种东西。下表把四类容易混淆的设备摆在一起：

一句话记忆：手持式DR是「拍照片」的，手持透视机是「拍视频」的；手持式DR是握着的，移动DR是推着的。把这四句话对上，询价时就不会跑偏类目。

手持式设备的整套家当通常一箱装完：机头、探测采集组件与线缆配件，提箱即走。

三、宠物诊所里，它适合接哪些活

手持式DR的能力边界，是由「功率有限 + 随手可拍」这两个特点共同决定的。它擅长的场景，恰好是固定DR机房不方便、而拍摄需求又很零散的地方：

1. 诊室里的「当次看片」

门诊中最常见的诉求是「现在就确认一下」：骨折复位后对位对线如何、异物还在不在、术前术后对比。手持式DR让这个过程不离开诊室——不用把动物挪进放射科、不用约机房时间，拍完当场调图讲解，主人也在场，沟通成本显著降低。

2. 猫的行为学友好拍摄

猫到了陌生放射科容易应激，保定困难反过来增加拍摄风险。在猫熟悉的诊室或笼位附近用手持设备拍摄，可以减少搬运和陌生环境暴露，这对手持设备的「机器找动物」特性来说几乎是量身定做的场景。

3. 隔离舍与传染病区

疑似传染性疾病的动物不宜在院内转运。设备进隔离区拍完就走，比把动物运进公共放射科，交叉感染的管理压力小得多。

4. 小动物四肢与牙科位的补充

猫犬的四肢末端、指趾部曝光量需求不高，正是手持设备的舒适区。牙科位拍摄则属于另一条产品线的专门话题，立式与便携机型的取舍可以参考这篇：立式牙片机与便携式牙片机，哪款更适合。

四、诚实划界：这些活别指望手持式DR

和任何设备一样，手持式DR的不是万能的。下面这些情况，它要么做不了，要么做得很勉强：

• 大型犬的脊柱、骨盆、胸腔等厚部位。厚部位需要更高的管电压和输出功率才能穿透，手持设备的功率储备普遍有限，图像对比度和穿透力可能不达标。这类拍摄仍应回到固定机房（固定DR、双立柱或U臂系统都可以，各形态的优劣我们在这篇里对比过：悬吊DR、U臂DR与双立柱DR的优势与劣势）。
• 需要滤线栅的高千伏拍摄。体厚超过一定程度的部位，不加滤线栅散射线会明显劣化图像，而手持设备配栅拍摄的对位难度远高于固定机架。滤线栅的使用原则可以参考这篇：滤线栅的使用原则是什么。
• 大批量、多体位的集中拍摄。体检旺季一天几十个部位的流程化拍摄，固定机房的效率、一致性和摆位支撑远胜手持。
• 需要承重床面和精确对位的特殊体位。V/D位、水平侧位等需要床面与机架配合的拍摄，手持设备只能将就，不能替代——床面对体位的支撑作用可参考这篇：四向浮动兽用拍片床如何控制拍摄体位。

把划界说清楚不是为了贬低这类设备，而是帮你在采购前想明白：手持式DR是固定机房的「延伸」，不是「缩编替代」。如果预算只够买一台，先想清楚诊所里最高频的拍摄场景落在哪一侧。

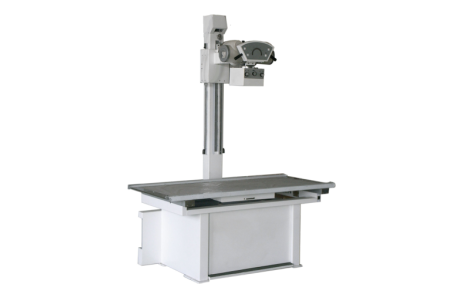

固定DR机房仍是厚部位与大批量拍摄的主力：立柱球管、摄影床与滤线栅的组合，是手持设备无法替代的功率与对位基础。

五、五个问题

手持式DR市场里，配置口径差异很大。建议把下面五个问题写进询价单，逐项要书面答复：

1. 成像链是不是真DR？探测器是平板还是CMOS线阵？像素尺寸、成像面积各是多少？要求提供样片，最好用你日常拍的部位实测（宠物医院配DR机该看什么，这篇可以打底）。
2. 电池能支撑多少次曝光？按你的日常拍摄量估算续航，并确认充电时间。出诊场景还要问车载充电能不能支持。
3. 图像怎么导出和存档？支持不符合DICOM环境时是否有替代方案（本地存储、U盘导出、打印）？格式是什么？别等拍完才发现图出不来。
4. 曝光控制怎么锁定？手持设备的辐射安全高度依赖曝光开关的锁定设计与操作规范，要求供应商提供操作培训与防护建议，别只看参数表。
5. 保修范围和响应方式是什么？探测器是整台设备最贵的部件，保修覆盖范围、寄修还是上门、备机政策，逐条写进合同。

FAQ：关于手持式DR的五个高频问题

手持式DR拍出来的图像质量，能赶上固定DR吗？

在小部位、低曝光需求的拍摄上差距不大；但厚部位、需要高千伏穿透的拍摄，固定DR的功率储备、滤线栅配合和机架对位优势明显。正确的定位是互补：日常零散小部位交给手持，厚部位和大批量回到机房。

手持式设备和「手持X光机」是一回事吗？

不完全是。「手持X光机」只描述机头形态，成像端可能是DR平板、CR甚至配套的便携图像机。只有成像链条完全数字化的才叫手持式DR。询价时直接问「成像端是什么、出图要几步」。

手持拍摄对操作者的辐射剂量影响大吗？

任何X光设备都遵循同样的三原则：时间、距离、屏蔽。手持设备因为机头在手上，更要严格使用曝光锁定、背散射屏蔽附件，并保持手部离开主射线束。具体限值与合规要求以国家现行标准为准，要求供应商提供操作培训，不要凭感觉操作。

一套手持式DR能替代诊所的固定机房吗？

不能完全替代。它能覆盖诊室零散小部位、隔离区、猫友好拍摄这些场景，但大型犬脊柱骨盆、多体位流程化拍摄仍依赖固定机房。把它当作机房的延伸和补充，采购决策才不会失焦。

电池续航一般能用多久？

不同品牌、不同工作负载差异很大，没有统一数字。建议按「单次充电能支撑多少次曝光」来问，并要求厂家按你的实际拍摄部位和曝光条件估算，而不是只看宣传页的标称值。探测器侧的续航话题可以延伸阅读：宠物使用的无线平板探测器，电池可使用多久。
