医用洗片机的基本结构详情图解
医用洗片机的基本结构可以清晰地分为以下几个主要部分：
- 胶片传送系统：
- 由可变速电机、传送齿轮、辊轴等组成。
- 作用：完成胶片的接纳和传输。
- 药液循环系统：
- 由显影、定影液循环泵和相应的循环管道等组成。
- 作用：保证洗片药液浓度和温度的均匀性。
- 药液补充系统：
- 由显、定影液补充泵、补充液存储桶和相应输液管道组成。
- 作用：通过传感器测量胶片，经CPU估算出胶片的面积，根据面积大小决定补液量，驱动补液泵工作进行补液，保证药液的量。
- 药液温度控制系统：
- 由加热管、温度传感器及相关电路等组成。
- 作用：将药液温度传送到CPU，CPU根据设定温度控制加热管的工作状态，确保药液温度的恒定。
- 显影时间控制系统：
- 主要由胶片传送变速电机的转速传感器及相关电路等组成。
- 作用：CPU根据设定的洗片时间控制胶片传送电机的速度来控制显影时间。
- 水洗系统：
- 主要由进水管、进水限制阀、出水管等组成。
- 作用：洗去胶片上残留的药液。
- 干燥系统：
- 由加热丝、风扇及加热电路和控制电路等组成。
- 作用：将冲洗的胶片进行烘干处理。

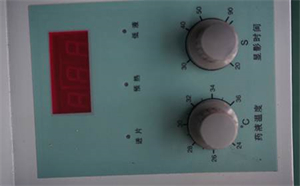

- 控制显示面板：
- 实现人机对话，可以通过它设定洗片时间、药液温度、补液量、烘干温度等。
这些系统共同协作，确保了医用洗片机能够高效地完成医用胶片的冲洗工作。其中，药液循环系统和药液补充系统确保了洗片过程中药液的质量和稳定性，而胶片传送系统则确保了胶片能够准确地进入和离开洗片机。同时，药液温度控制系统和显影时间控制系统则确保了洗片过程在好的的温度和时间条件下进行，从而保证了洗片的质量。
