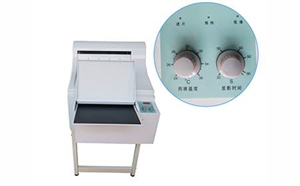

医用洗片机的基本结构组成部件有哪些
医用洗片机的基本结构组成部件主要包括以下几个部分：
- 胶片传送系统：
- 由可变速电机、传送齿轮、辊轴等组成。
- 主要作用是完成胶片的接纳和传输。
- 药液循环系统：
- 由显影、定影液循环泵和相应的循环管道等组成。
- 作用是确保洗片药液浓度和温度的均匀性。
- 药液补充系统：
- 由显、定影液补充泵、补充液存储桶和相应输液管道组成。
- 通过传感器测量胶片，CPU估算出胶片面积后决定补液量，确保药液充足。
- 药液温度控制系统：
- 由加热管、温度传感器及相关电路等组成。
- 将药液温度传送到CPU，CPU根据设定温度控制加热管的工作状态，确保药液温度的恒定。
- 显影时间控制系统：
- 主要由胶片传送变速电机的转速传感器及相关电路等组成。
- CPU根据设定的洗片时间控制胶片传送电机的速度来控制显影时间。
- 水洗系统：
- 主要由进水管、进水限制阀、出水管等组成。
- 作用是洗去胶片上残留的药液。
- 干燥系统：
- 由加热丝、风扇及加热电路和控制电路等组成。
- 作用是将冲洗后的胶片进行烘干处理。
- 控制显示面板：
- 实现人机对话，可以通过它设定洗片时间、药液温度、补液量、烘干温度等参数。
此外，医用洗片机还可能包括其他辅助部件，如接口系统、系统控制部分等，这些部件共同协作，确保洗片机能够高效、准确地完成洗片工作。
