首页 / 应用案例 >

一、X射线检测：为何气孔会“漏网”？

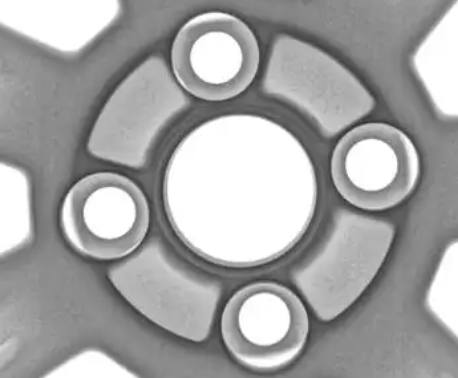

在汽车轮毂的生产线上，偶尔会遇到这样的怪事：明明铝轮毂已经通过了X射线检测，没有发现任何问题，但在后续的加工过程中，却在轮芯或R角位置发现了肉眼可见的气孔，导致产品不得不批量报废。这背后的原因，其实与X射线的衰减特性有关。

想象一下，X射线就像是一束手电筒的光，穿透材料时，如果材料越厚，那么光线就越弱，能发现的缺陷也就越大。比如，一个灵敏度为2%的X射线探伤系统，在检测20mm厚的铝板时，能轻松找出直径0.4mm以上的气孔。但要是换成60mm厚的铝板，它就只能发现直径1.2mm以上的气孔了。那些小于系统灵敏度的缺陷，就像是隐藏在黑暗中的小虫，被X射线“视而不见”。

因此，即使轮毂经过了X射线检测，较厚的部位也可能隐藏着一些小缺陷。这些缺陷在X射线图像上没有显示出来，但在后续的切削加工过程中，一旦被削到，就会暴露无遗，成为肉眼可见的渣孔。

二、如何评判X射线探伤机的精度？

那么，我们该如何判断X射线探伤机的精度是否达标呢？这可不是靠肉眼可见的缺陷来评判的。

想象一下，你把几根头发渣洒在白纸上，虽然头发丝很细，但在白纸上却很显眼。但你能说白纸的精度不行吗？当然不能！这只是因为头发丝在水平方向上的尺寸较大，而垂直方向上并不深。同样的道理，X射线探伤机也是如此。它只能检测到达到其灵敏度的缺陷，那些深度不够的缺陷，在图像中是无法显现的。

因此，要评判X射线探伤机的精度，我们需要按照国家的指导标准来进行验证。具体来说，就是用同材质的铝制单丝像质计，在厚度均匀、表面平整光滑的铝板上进行透照，看看灵敏度是否达到国标或技术协议的要求。而不是用那些无法确定深度方向的渣孔来评判。

三、X射线设备的局限性：无法“透视”所有角落

目前市场上的各种品牌X射线设备，虽然技术先进，但都有一个共同的局限性：无法像手动探伤机那样，找到一个刁钻的角度来透照R角的某个局部。这是因为增加拍照数量会延长检测时间，影响生产效率。

比如华锐影像在检测18寸轮毂时，拍摄10张照片，每个轮子的检测时间大约是20秒。但如果增加照片数量到16张，检测时间就会延长到30秒左右。这对于追求高效率的生产线来说，显然是不可接受的。

四、X射线不是万能的：正视其弊端

最后，我们要明白一点：X射线虽然是一种非常重要的无损检测方法，但它并不是万能的。工业上无损检测的方法有很多种，包括超声检测、射线检测、磁粉检测、渗透检测和涡流检测等。每种方法都有其独特的优势和适用范围。

因此，在利用X射线的优势时，我们也要正视它的弊端。检测后的产品，厚的部位内部有可能存在低于灵敏度的缺陷，在后续加工过程中有可能暴露出来。这是X射线的原理决定的，也是射线检测的弊端之一。没有完美解决的办法，我们只能尽量通过优化检测方法和提高设备精度来减少这种风险。

总的来说，X射线在汽车轮毂生产中扮演着重要的角色，它大大提高了生产效率和产品质量。但同时，我们也要理性看待它的作用和局限。只有这样，我们才能更好地利用这一技术，为汽车行业的发展贡献力量。
