一、医用X线高频高压发生器概述

医用X线高频高压发生器是X光机中的核心部件，它负责为X光机提供稳定的高压电流，确保X光机能够正常工作并产生高质量的X射线。X射线作为一种电磁波，在医疗领域有着广泛的应用，如医学影像诊断等。

高频高压发生器的工作原理类似于开关电源，但它具备更高的输出电压和更大的功率。为了保证输出的稳定性和可靠性，高频高压发生器通常采用三种常见的控制方式：脉冲频率调制、脉冲宽度调制以及混合调制。这些控制方式能够正确地调节输出电压，满足医用X光机的各种需求。

二、医用X线高频高压发生器故障判断方法

当医用X线高频高压发生器出现故障时，为了确保维修的准确性和效率，需要采用一些科学的故障判断方法。

1. 故障代码分析：现代医用X线机通常配备有自动检测和保护系统，当高频高压发生器出现故障时，机器会自动显示故障代码。工作人员可以根据故障代码，快速定位故障类型和位置，从而采取相应的维修措施。

2. 直观法：这是一种简单而实用的故障判断方法。工作人员可以通过观察、听、嗅以及触摸等方式，对高频高压发生器进行初步检查。例如，观察设备是否有烧焦痕迹、听是否有异常声音、嗅是否有烧焦气味、触摸设备是否过热等。直观法通常适用于表面故障的检查，但也能为深入分析提供重要线索。

3. 短接法：当怀疑某部分控制回路存在故障时，可以使用短接法进行判断。具体操作是使用一个夹子线将控制回路的某一部分进行短接，然后观察设备的反应。如果设备恢复正常工作，则说明该部分控制回路存在问题。短接法需要由专业人员进行操作，以避免因误操作而导致更严重的故障。

4. 隔离法：对于复杂的故障问题，可以采用隔离法进行判断。具体做法是将电路分成几个部分，然后逐一对每个部分进行检验。通过排除法，可以逐步缩小故障范围，最终确定故障位置和原因。隔离法特别适用于短路故障的检查，同时也能明确疑难故障的位置。

通过采用以上故障判断方法，工作人员可以准确地找出高频高压发生器的故障位置和原因，从而采取相应的维修措施，确保医用X光机的正常运行和患者的。

三、医用X线高频高压发生器故障分析及处理

当医用X线高频高压发生器出现曝光电流过大的问题时，通常会显示特定的报错信息。以NK-50-R型号（https://www.chongwuxguangji.com/product/annex-1069.html）发生器为例，当显示“kV/mAFAUFT”错误，并伴随错误代码E011时，工作人员应立即开始故障排查。

故障现象分析：

先，工作人员会使用示波器对设备的MA测试点进行采样，并深入研究和分析MA采样数据。若发现MA反馈数值高于正常设定数值，这往往是管电流故障的表现。

故障原因探究：

经过查询维修资料，我们了解到“Kv/mAFAULT”错误通常指向高压系统中的管电流故障。这类故障可能由以下几个原因引起：

1. 高压电缆被击穿：这可能是由于电缆老化、质量问题或电压过载导致的。排除故障时，应更换高压电缆。
2. 油桶放电打火：放电时会在壳体附近听到声响，这可能是油桶内部存在杂质或水分引起的。
3. 逆变板故障：逆变板是高频高压发生器的关键部件，其故障会直接影响kV/mA输出的准确性。解决方法是更换逆变板或查找原因并更换相关器件。

故障处理过程：

在维修过程中，即使更换了逆变板，故障依然存在，此时工作人员应将关注点转向高压电缆。通过换新高压电缆并进行曝光检测，确保设备处于正常工作状态。

预防措施与长期解决方案：

为了避免高压电缆再次被击穿，我们需要深入分析和研究根本原因。在医用X线高频高压发生器的设计中，LC振荡电路是一个关键因素。当施加的电压高于额定值时，高压电缆容易被击穿。为了避免这种情况，我们需要确保LC振荡电路中的电感元件和电容参数选择合理且适配。

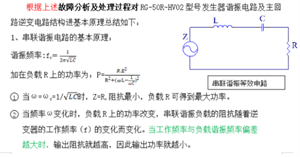

具体来说，对于NK-50-R型号发生器，其主回路逆变电路的控制开关频率范围在80kHz-250kHz之间。在80kHz频率下，变压器输出功率达到大值。因此，在选择电感元件和电容时，应基于串联谐振电路的基本原理，确保参数的合理性和科学性，以维持LC谐振频率在理想范围内。

如果参数选择不当，会导致LC谐振频率下降，进而影响高压变压器T的输出功率。当输出功率增加而电流保持不变时，次级输出端的输出电压幅度会增加，最终可能超过高压电缆的额定电压值，导致电缆被击穿。

为了预防此类故障，我们应选择合适的电感量和电容值的高压变压器，并确保其参数相匹配。这样，电容的重返点时间可以达到预期理想的数值和状态，减少尖突波的形成，从而避免高压电缆被击穿。通过这种方式，我们可以确保医用X线高频高压发生器长期稳定运行，为患者提供高质量的医疗服务。

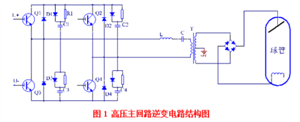

全桥谐振逆变电路结构原理详解：

全桥谐振逆变电路在医用高频X光机中扮演着至关重要的角色。它的工作原理其实并不复杂，下面我们就来详细解析一下。

一、工作过程

1. 交替导通：先，电路中的Q1、Q4和Q2、Q3这两对开关管会进行交替导通的控制。当Q1、Q4导通时，Q2、Q3关闭；反之亦然。这种交替导通的方式在高压变压器T的初级产生了交流电压。
2. 升压与整流：经过变压器T的升压，我们得到了交流高压。接着，这个交流高压经过高压整流二极管进行整流，再通过高压电容进行倍压和滤波，最终我们得到了直流高压，这个直流高压会供给给球管使用。

二、输出功率与控制频率的关系

全桥谐振逆变电路有一个特点，那就是它的输出功率与控制频率之间成反比关系。这意味着，当我们增加控制频率时，输出功率会相应地降低。这种关系有助于我们根据实际需要对输出功率进行灵活的调整。

三、开关管与吸收电容

在电路中，开关管主要关注零电压和零电流的状态。但是，当我们需要关断开关管时，通常需要进行强制关断，这会导致一定的开断损耗。而二极管则是自然关断的，不需要额外的操作。

为了降低开关管的开断损耗，我们会在每个开关管上并联一个吸收电容。当开关管导通时，这个电容的电压为零；当开关管关断时，产生的电流会流向这个并联的电容，此时电容的电压会从零开始逐渐升高。这样，我们就实现了在零电压的情况下关断开关管，从而大大降低了开断损耗。

结语

医用高频X光机的性能很大程度上取决于其核心部分——高压油箱的初级和次级逆变电路以及感抗阻抗。因此，在设计这些电路时，我们必须确保其科学性和合理性，以提升整体应用的有效性。

然而，不同厂家在设备技术上存在一定的差异，这导致了设备质量的参差不齐。因此，我们需要对医用X线高频高压发生器进行更为深入的研究和了解，掌握其实际情况，这样才能为后续的故障维修奠定坚实的基础。通过不断的学习和实践，我们可以更好地掌握这一关键技术，为患者提供更加、高效的医疗服务。
