x线机高压发生器的结构以及各元件的功能特点介绍

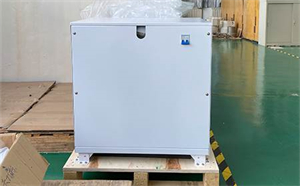

X线机高压发生器是X线机的核心部件之一，其主要结构包括高压变压器、X线管灯丝加热变压器、高压整流器、高压交换匣等元件。以下是这些元件的功能特点介绍：
- 高压变压器：
- 结构：由铁芯、初级绕组和次级绕组组成。
- 功能：产生交流高压，整流后为X线管供管电压。
- 特点：变压比大，次级输出电压高。其箱体接地，预防高压电击。
- X线管灯丝加热变压器：
- 功能：为X线管灯丝提供5~15V的电压，使灯丝获得10A以下的电流。
- 特点：确保X线管灯丝能够正常发光，产生自由电子。
- 高压整流器：
- 结构：由多个二极管用银丝串联而成。
- 功能：将高压变压器次级输出的交流高压变为脉动直流高压。
- 特点：保证X线管两个周期均可以产生X线，提高了X线机的工作效率。
- 高压交换匣：
- 功能：当使用两个及以上个X线管时，将高压发生器产生的高压和灯丝电压进行交换，输送到相应的X线管上。
- 特点：实现了多管X线机的稳定运行。
此外，X线机高压发生器还具有以下整体特点：
- 高能量输出：能够产生高能量的X射线，用于深层组织的成像。
- 稳定性：具备稳定的输出能量，确保成像结果的准确性和可靠性。
- 可调节性：能够根据需要调节输出能量，以适应不同的成像需求。
- 性：具备保护措施，如箱体接地、过压和输出短路保护等，确保操作人员和患者的。
- 高效性：具备高效的工作模式，提高成像效率。
总的来说，X线机高压发生器是一个复杂而精密的系统，各个元件相互配合，共同完成了X射线的产生和控制，为医疗诊断提供了重要支持。
