概述

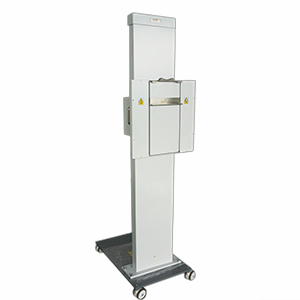

立式摄片架是利用医疗机构已有的医用X射线机与本装置的组合作用，对人体的头部、胸部、腹部、盆腔等部位进行摄片检查，达到诊断病灶的目的。本产品的通用名称是摄片架，其商品名称是立式摄片架。

本摄片架适配于不同尺寸的 DR 平板探测器、CR IP板及暗盒。

结构及技术参数

1.结构

本装置由立柱组件、片盒组件和移动装置几部分组成。2.技术参数

(1)片盒上下移动最大行程1100mm;

DR 平板探测器中心与片盒中心的左右及上下偏差不大于士5mm(2)

在行程范围内，片盒中心左右偏差不大于士5mm(3)

(4)承装DR平板探测器、CRP板、暗盒的尺寸:

DR 平板探测器最大尺寸:17”x17"

CR IP 板/暗盒最大尺寸: 17”x17"

安装和使用

1.安装

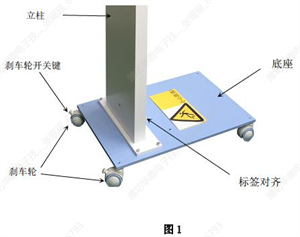

(1)将立柱放平后，将底座的四个螺孔与立柱底部的四个中8.5的通孔中心对准后，用四颗M8 的螺丝拧紧即可(图1)所示,同时立柱与底座底部的标签两箭头正对。(如放大图所示)(2)将本装置慢慢立起，放置于距球管 180cm 的平整硬质地面上，使摄片盒垂直中心与球管中心重合，保持摄片的最佳清晰度;

(3)调整位置后，将前面两刹车轮锁住，此时将可以摄片。(锁住状态如图2.3)

2.使用(以 DR 平板探测器为例)

(1) 将选用的DR平板探测器卡入片夹内，向下推,将 DR平板探测器的中心线与卡槽的中心缺口对准，将 DR平板探测器置于卡片器内，然后松手，DR 平板探测器自动卡紧;

按摄片部位选择摄片条件调整DR平板探测器的适宜高度即可摄片。

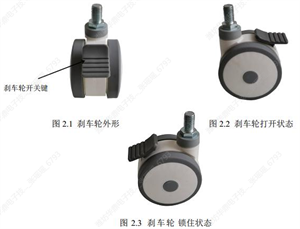

(3)刹车轮操作方法:

刹车轮外形及刹车轮开关键如图 2.1所示;当按一下刹车开关键时，如图3.2.2所示为刹车轮打开状态---开关键底部位置绿色部分减少时，轮子为自由状态:此时，可以调整移动底座至所需位置:

当再次按一下刹车轮开关时，图3.2.3所示,开关键底部位置绿色部分增多时，轮子为锁紧状态，此时移动装置被锁住，本装置将无法移动:

四、注意事项

1.安装时力求片盒垂直中心与球管的重合度保持一致，否则图像会出现一边明一边暗的现象:

2.确保会聚距离在180cm左右，以保持摄片的清晰度:

3.注意摄片条件(kV、mA)的选择。

4.使用过程中小心夹手，小心跌落

5.刹车轮在锁住状态下禁止推拉本装置，以免对刹车部件造成损害而无法正常使用。

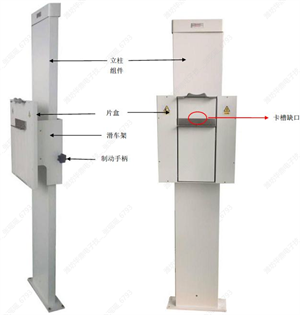

五、结构图

运输和储存环境条件

在运输或储存包装状态下，设备必须能在不超下列范围的环境条件下放置15周以上;温度-40℃~55℃:

湿度 <90%;

大气压力 500kpa~1060kpa;

储存在无腐蚀气体和通风良好的室内。

七、维修及保养说明

1.维修

(1)设备维修的有关规定，维修人员必须遵守。未经我方授权的维修人员，不得擅自维修设备:

(2)设备维修后，使用前必须检查所有与安全有关的装置:(3)常见故障维修方法;

(4)经常对导轨、轴承等传动部件定期检查，适量加30#机油或滑脂。2.保养

产品在使用过程中应注意保养，以确保产品正常工作，充分发挥其效能。(1)机房经常保持清洁、干燥，经常擦拭各运动轨道表面，不得有尘土和杂物:

(2)定期检查轴承有无损伤及缺油现象,必要时在清洁后涂以清洁的润滑脂。

(3)定期保养刹车轮，保持刹车状态的有效。

3.建议

(1)悬吊重锤的钢丝绳，建议用户每二年更换一次;

(2)各运动部件与轨道轴承组件的接触间隙调整，每年进行一次:

(3)产品发生故障后应由专业人员检修。

(注:本产品如有设计变化，规格更改，恕不通知用户，以实物为准)
