概述

医用诊断X线摄片架是利用医疗机构已有的医用X射线机与本装置的组合作用，对人体的头部、胸部、腹部、盆腔等部位进行摄片检查，达到诊断病灶的目的。本产品的通用名称为立式摄片架。

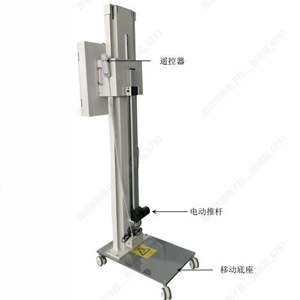

本款摄片架增加了电动装置，实现了摄片盒通过摇控装置调节上下运动，实现精准定位增加了可移动底座装置，根据医疗机构的需要，本设备可以灵活移动至所需不同位置。

结构及技术参数

1.结构

本装置由立柱、滑车架、摄片盒(盒内装可拉出的片车)部分组成。2.技术参数

(1)摄片盒最大行程1000mm;

(2)最大摄片尺寸:17”x17"

安装和使用

3.1.安装操作

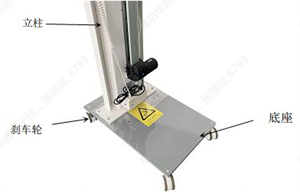

3.1.1将立柱放平后，将底座的四个螺孔与立柱底部的四个中8.5的通孔中心对准后，检查立柱与底座底部的标签两箭头对齐后，用四颗M8的螺丝拧紧即可(图3.1)所示。

（图3.1）

3.1.2使摄片盒垂直中心与球管中心重合，保持摄片的最佳清晰度;

3.1.3调整位置后，将前面两刹车轮锁住，此时将可以摄片。(刹车轮操作方法见3.2)3.1.4按动遥控装置开关，调整摄片盒至适宜高度。(遥控装置使用方法见3.3)

3.2刹车轮操作方法:

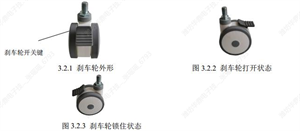

3.2.1.刹车轮外形及刹车轮开关键如图 3.2.1所示:当按一下刹车开关键时，如图 3.2.2所示为刹车轮打开状态---开关键底部位置绿色部分减少时，轮子为自由状态:此时，可以调整移动底座至所需位置:

3.2.2.当再次按一下刹车轮开关时，图3.2.3所示,开关键底部位置绿色部分增多时，轮子为锁紧状态，此时移动装置被锁住，本装置将无法移动:

3.3.遥控装置使用方法

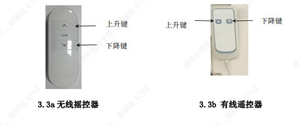

按动遥控器，使摄片盒沿着立柱上升或者下降移动至所需要位置，即可开始摄片。无线摇控器按键操作说明:按住上升键(或者下降键)按钮，摄片盒上升(或者下降)，松开上升键(或者下降键)，摄片盒将停止移动;按此方法调整摄片盒的位置。(如下图3.4.a)有线遥控器按键操作说明:按一下上升键(或者下降键)按钮，摄片盒上升(或者下降)，松开上升键(或者下降键)，摄片盒将停止移动:按此方法调整摄片盒的位置。(如下图3.4b)

3.4.使用

握住片车把手，拉出片车，将选用的片盒(或P板、DR探测器)卡入移动片夹(1)内，并使两者中心位置对齐，向下推压片盒(或P板、DR探测器)到合适位置，松开并卡紧:

(2)把片车推入盒体内，卡紧;

(3)调整滑车架高度，达到摄片位，即可摄片。

(4)摄片完成后，拉出片车，将片盒(或P板、DR探测器)从片夹内取出;并将片车推入摄片盒。

注意:片盒(或IP板、DR探测器)取出时，要使移动片夹缓缓回升，防止回力太猛，造成操作人员的损伤。

4.使用环境条件:

环境温度:10℃~30℃

相对温度:30%~85%

大气压力:860hpa~1060hpa。

在运输或储存包装状态下，设备必须能在不超下列范围的环境条件下放置15周以上;

温度-40℃~55℃:

湿度<90%:

大气压力 500kpa~1060kpa:

储存在无腐蚀气体和通风良好的室内:

运输过程保护好电机及推杆，防止挤压、碰磕而损伤电机及推杆。

四、 注意事项

1.安装时力求摄片盒垂直中心与球管的重合度保持一致，否则会出现一边明一边暗的现象:2.确保会聚距离在180cm左右，以保持摄片的清晰度:

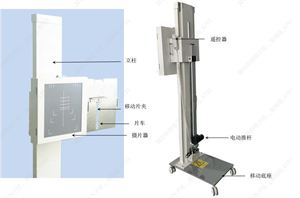

五、结构图

注意事项六、

1.安装时力求摄片盒垂直中心与球管的重合度保持一致，否则会出现一边明一边暗的现象;2.确保会聚距离在180cm左右，以保持摄片的清晰度:

3.注意每月更换无线摇控器内电池，长时间不用，拿出电池:

4.控制器注意防水、防潮:

5.严禁外力推、拉、挤压推杆，致使推杆变形而无法正常使用;

6.移动装置底座上不可站人，以防滑动摔倒。

7严禁在刹车轮锁紧状态下推、拉设备，以免造成刹车轮的损坏，

七、维修及保养说明

7.1.维修

(1)设备维修的有关规定，维修人员必须遵守。未经我方授权的维修人员，不得擅自维修设备;

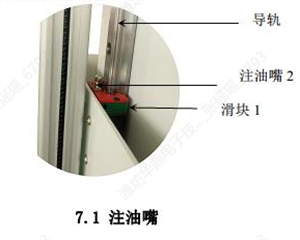

设备维修后，使用前必须检查所有与安全有关的装置:(2)(3)定期检查导轨、滑块等传动部件，适量加润滑脂。加油方法:将如下图7.1所示，滑块1两端均已安装一注油嘴2，将专用油枪与注油嘴2连接:即可加注润滑脂;

7.2.保养

产品在使用过程中应注意保养，以确保产品正常工作，充分发挥其效能。(1)机房经常保持清洁、干燥，经常擦拭各运动轨道表面，不得有尘土和杂物:

(2)按使用频次，定期检查导轨、滑块、推杆等相对运动部件，滑块内适量注入润滑脂。

(3)定期检查电机，控制器、摇控器等状态，确认完好。

(4)定期检查刹车轮是否完好，刹车开关键正常

7.3.建议

(1)无线摇控器电池每月更换一次，如长时间不用取出电池存放;

(2)控制器表面要防水、防潮;

(3)定期检查摇控器，开关键无效时及时更换。

(4)产品发生故障后应由专业人员检修。

(5)定期检查刹车轮，开关键无效时及时更换。
