X光机束光器结构图
X光中有些对人体有害的软射线，为了保护患者健康，X射线设备中通常有一个叫做“束光器”的部件。这个束光器可以调节检测部位的大小，并且过滤掉那些有害的软射线。束光器内部有滤过片，这些滤过片有不同厚度，可以根据需要组合使用来过滤不同量的软射线。但现在的问题是，选择滤过片时通常要人工判断，用起来不太方便。
其实，束光器也叫“遮线器”或“缩光器”，它安装在X射线源的出束窗口前面。它的作用主要是限制X射线的照射范围，防止一些不必要的X射线伤害患者和医生。这样，患者和医生接受的X射线剂量就可以降低。同时，它还能提高透视和摄片的清晰度，防止X射线泄漏。
目前市场上的同类产品，主要是那种可以平移调节的X-Y轴限束器。但这种结构有两个问题：一是结构复杂、体积大，不适合空间小的场合；二是射线窗口是矩形的，对X射线管和探测器的安装要求很高，而且照射范围也不好选。

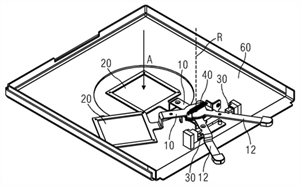

现在有一种新的医用X射线限束装置，它有一个安装板，上面有X射线出束窗口、固定轴、齿轮、驱动装置和感应机构。这个装置通过一个齿轮和驱动装置来调节X射线的照射范围。

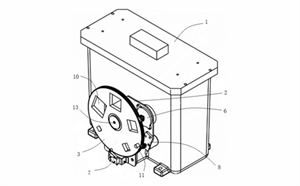

至于束光器的滤过组件，X射线可以通过一个特定方向穿过它。这个滤过组件包括几个滤过片架、滤过片和位置传感器。滤过片架可以转动，根据需要选择不同厚度的滤过片来遮挡X射线。位置传感器可以感应滤过片架的位置，方便我们知道当前使用的是哪个滤过片。
