NK-15XZ-Ⅱ型X射线影像增强器6″

1、概述：

  华鼎电子®NK-15XZ-Ⅱ型X射线影像增强器6"是将Ｘ射线影像转换为可见光影像输出的电子设备。加装在X射线TV装置上，用于X射线透视、摄影。

2、结构：

  华鼎电子®NK-15XZ-Ⅱ型X射线影像增强器由X射线影像增倍管、管容器、内置于管容器内的专用高压电源以及驱动高压电源的低压电源构成。

3、用途：

  华鼎电子®NK-15XZ-Ⅱ型X射线影像增强器的标称入射野尺寸为150mm（6 inch），主要适用于小C型臂、碎石机及工业检测X光机等。

4、主要技术参数：

（1）光电性能：

     输入屏尺寸：150 mm

    有效入射野尺寸：145 mm

    输出影像直径：15 mm

   极限分辨率：48 Lp/cm

（2）低压电源性能参数：

     输入电压：86V ～ 265V

     输入电源频率：50Hz/60Hz

     输出电压：24V±0.5V

     输出电流（有效值）：1.5A

5、标准配置：

    ① 24V电源盒：1个

    ② 24V电源线：2条

    ③ 接地线：1条

    ④ 增强器：1只

    ⑤ 说明书：1本

    ⑥ 合格证：1份

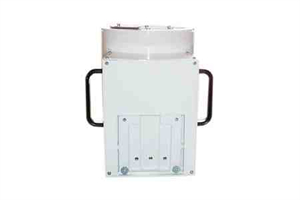

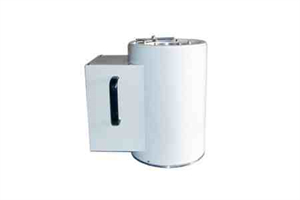

6、细节图：
