概述

医用诊断X线摄片架是利用医疗机构已有的医用X射线机与本装置的组合作用，对人体的头部、胸部、腹部、盆腔等部位进行摄片检查，达到诊断病灶的目的。本产品的通用名称立式摄片架。

结构及技术参数

1.结构

本装置由立柱、滑车架、摄片盒(盒内装可拉出的片车)、平衡装置几部分组成。2.技术参数

(1)摄片盒最大行程1100mm;

(2)最大摄片尺寸:17”x17”;

安装和使用

1.安装

将本装置放置于距球管 180cm的平整硬质地面上，使摄片盒垂直中心与球管中心重合，调整正确后，对准装置立柱底部的四个中8.5的通孔中心,以电锤打孔安装四颗 M8 的膨胀螺丝,然后拧紧即可;调整正确后，此时即可拍摄。2.使用

(1)握住片车把手，拉出摄片盒内片车，将选用的片盒(或P板、DR探测器)卡入移动片夹内，向下推移动片夹，使片盒(或P板、DR探测器)置于上下片夹内，并卡紧:

(2)把片车推入盒体内，卡紧:

(3)松开锁紧手柄，按摄片部位，调整滑车架高度，达到摄片盒适宜高度，调整好后，锁紧手柄，即可摄片。

(4)摄片完成后，拉出片车，将片盒(或P板、DR探测器)从片夹内取出;并将片车推入摄片盒。

注意:片盒(或IP板、DR探测器)取出时，要使移动片夹缓缓回落，防止回力太猛造成片夹、滑块的损伤。

4.使用环境条件:

环境温度:10℃~30℃

相对温度:30%~85%

大气压力:860hpa~1060hpa。

四、注意事项

1.安装时力求摄片盒垂直中心与球管的重合度保持一致，否则会出现一边明一边暗的现象:2.确保会聚距离在180cm左右，以保持摄片的清晰度:

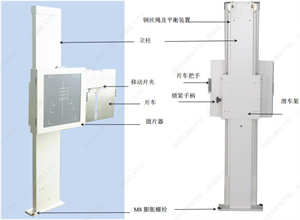

五、结构图

运输和储存环境条件

在运输或储存包装状态下，设备必须能在不超下列范围的环境条件下放置15周以上;

温度-40℃~55℃:

<90%;湿度

大气压力 500kpa~1060kpa;

储存在无腐蚀气体和通风良好的室内。

维修及保养说明七、

1.维修

(1)设备维修的有关规定，维修人员必须遵守。未经我方授权的维修人员，不得擅自维修设备;

(2)设备维修后，使用前必须检查所有与安全有关的装置:(3)常见故障维修方法;

(4)经常对导轨、轴承等传动部件定期检查，适量加30#机油或滑脂。

2.保养

产品在使用过程中应注意保养，以确保产品正常工作，充分发挥其效能。(1)机房经常保持清洁、干燥，经常擦拭各运动轨道表面，不得有尘土和杂物;

(2)定期检查轴承有无损伤及缺油现象,必要时在清洁后涂以清洁的润滑脂。3.建议

(1)悬吊重锤的钢丝绳，建议用户每二年更换一次;

(2)各运动部件与轨道轴承组件的接触间隙调整，每年进行一次;

(3)产品发生故障后应由专业人员检修。

(注:本产品如有设计变化，规格更改，恕不通知用户，以实物为准)
