一、概述  医用诊断

侧装片胸片架是利用医疗机构已有的医用 X 射线机与本装置的组合作用，对人体的头部、胸部、腹部、盆腔等部位进行摄片检查，达到诊断病灶的目的。本产品的通用名称立式胸片架。

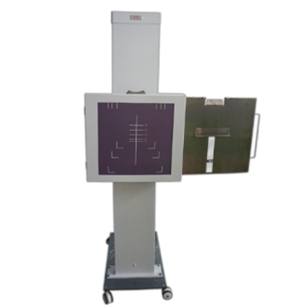

二、结构及技术参数 1.结构 本装置由立柱、滑车架、摄片盒（盒内装可拉出的片车）、平衡装置几部分组成。 2.技术参数 （1）摄片盒大行程 1100mm； （2）大摄片尺寸：17〞×17〞； 三、安装和使用 1.安装 将本装置放置于距球管 180cm 的平整硬质地面上，使摄片盒垂直中心与球管中心重合， 调整正确后，对准装置立柱底部的四个φ8.5 的通孔中心,以电锤打孔安装四颗 M8 的膨胀螺丝,然后拧紧即可； 调整正确后，此时即可拍摄。 2.使用 （1）握住片车把手，拉出摄片盒内片车，将选用的片盒（或 IP 板）卡入移动片夹内， 向下推移动片夹，使片盒（或 IP 板）置于上下片夹内，并卡紧； （2）把片车推入盒体内，卡紧； （3）松开锁紧手柄，按摄片部位，调整滑车架高度，达到摄片盒适宜高度，调整好后， 锁紧手柄，即可摄片。 （4）摄片完成后，拉出片车，将片盒（或 IP 板）从片夹内取出；并将片车推入摄片盒。 注意：片盒（或 IP 板）取出时，要使移动片夹缓缓回落，防止回力太猛，造成片夹、滑块的损伤。 4. 使用环境条件： 环境温度：10℃～30℃ 相对温度：30% ~ 85% 大气压力：860hpa～1060hpa。 四、注意事项 1.安装时力求摄片盒垂直中心与球管的重合度保持致，否则会出现边明边暗的现象； 2.确保会聚距离在 180cm 左右，以保持摄片的清晰度； 五、示意图 图1 侧出片式摄片架正面图 图2 侧出片式摄片架 六、运输和储存环境条件 在运输或储存包装状态下，设备必须能在不超下列范围的环境条件下放置 15 周以上； 温度-40℃～55℃； 湿度≤90﹪； 大气压力500kpa～1060kpa； 储存在无腐蚀气体和通风良好的室内。 七、维修及保养说明 1.维修 （1）设备维修的有关规定，维修人员必须遵守。未经我方授权的维修人员，不得擅自维修设备； （2）设备维修后，使用前必须检查所有与安全有关的装置； （3）常见故障维修方法； （4）经常对导轨、轴承等传动部件定期检查，适量加 30#机油或滑脂。 2.保养 产品在使用过程中应注意保养，以确保产品正常工作，充分发挥其效能。 （1）机房经常保持清洁、干燥，经常擦拭各运动轨道表面，不得有尘土和杂物； （2）定期检查轴承有无损伤及缺油现象,必要时在清洁后涂以清洁的润滑脂。 3.建议 （1）悬吊重锤的钢丝绳，建议用户每二年更换次； （2）各运动部件与轨道轴承组件的接触间隙调整，每年进行次； （3）产品发生故障后应由业人员检修。 （注：本产品如有设计变化，规格更改，恕不通知用户，以实物为准）
